Собственный вес фундамента формула. Как посчитать глубину и ширину основания

Для домов с плитными перекрытиями и тяжелыми стенами лучше всего рассматривать именно ленточный вариант фундамента. Хотя этот вид фундамента требует больших затрат трудов и материала, он не теряет своей высокой популярности в сфере индивидуального строительства. Связано это с тем, что прост в возведении и имеет отличные эксплуатационные качества. Если такой фундамент сделан правильно, он прослужит много десятилетий.

Глубину укладки.
Ширину.
Высоту.
Объем.
Количество сопутствующих материалов.

Как рассчитать глубину укладки

В первую очередь глубина закладки определяется исходя из типа грунта, его влажности и глубины промерзания. Зависит глубина и от того, присутствует ли в проекте подвальное помещение.

Если нужно рассчитать строительство небольшого дома без подвала, следует использовать малозаглубленный ленточный фундамент, что позволит сократить расходы почти втрое. Этот вид применим и на пучинистых грунтах, если предварительно будет проведен комплекс мелиоративных работ и утепление основания.

Хорошо, если грунт на участке под строительство именно такой. В противном случае эти свойства придется придавать ему самостоятельно. Это легко достижимо при помощи дренажной системы. Можно подсыпать и такой материал, как щебень, галька или крупнозернистый песок. Такая подготовка грунта устраняет его склонность к пучинистости и придаст строению большую устойчивость. Подвижки грунта всегда связаны с содержащейся в нем излишней влагой.

Бытует мнение, что ленточный фундамент более 2,5 метров глубиной не оправдывает себя экономически.

Именно эта максимальная глубина чаще всего используется в домах с подвальными помещениями. Если при расчетах свойства грунта требуют закладывать ленточный фундамент на большую глубину, стоит рассмотреть другие типы.

Правильно рассчитанный ленточный фундамент допустим следующей минимальной глубины:

глинистые грунты — не менее 75 см;
песчаные и суглинистые грунты — от 45 см;
каменистый и скальный грунт, искусственно подготовленный в том числе — до 45 см.

Вернуться к оглавлению

Как правильно рассчитать фундамент по ширине

Главное требование, предъявляемое к тому, насколько широким будет фундамент, — это обеспечение на грунт допустимого давления. И зависит это не от того, какой выбран материал, а от типа грунта.

Чем меньше несущая способность грунта, тем фундамент, особенно его нижняя часть, шире. Минимальная величина, на которую строится ленточный фундамент, — 30 см.

Затем рассчитывается нагрузка дома. Для того чтобы рассчитать все правильно, нужно суммировать мертвый вес строения, нагрузки снеговую и ветровую, а также примерный вес мебели и оборудования для дома. Затем полученную величину умножают на коэффициент 1,3.

Мертвый вес здания напрямую зависит от того, какой выбран материал, так как они сильно различаются по весу.

Затем рассчитывается нагрузка перекрытий. К примеру, 1 м³ цокольного или межэтажного перекрытия оказывает нагрузку величиной 500 кгс/м³. Эта цифра должна быть умножена на суммарную площадь всех домовых перекрытий. Также рассчитывается и величина нагрузки чердачного перекрытия.

Принято брать вес мебели и другого внутридомового оборудования по нормам СНиП, эта величина равняется 195 кг/м³. Все эти величины суммируются и умножаются на 1,3, чтобы получить расчетную нагрузку.

После этого вычисляется общая длина ленты и число это переводят в см. Ширина, которой должен обладать ленточный фундамент, вычисляется по формуле: расчетная нагрузка делится на длину фундамента в см и на величину несущей способности грунта.

Вернуться к оглавлению

Способы расчета высоты

Высота, на которую возводится ленточный фундамент, рассчитывается двумя способами.

Самый простой способ — 1:1, или английский. Расчет здесь таков, что равна его высоте. Если фундамент глубиной 1 м, высота его может быть до 1 м.

При применении второго способа умножают на 4, полученное число и является максимально допустимой высотой.

Вернуться к оглавлению

Расчет объема внутренней части

Тип фундамента, материал для заливки которого будет рассчитываться, можно использовать для небольших построек: подсобки, душа, туалета. Рассчитывать материал для больших зданий сложнее из-за объема погрешностей.

Данный фундамент имеет форму прямоугольника. не может быть уже стен здания. Для примера берутся следующие цифры: 3,5 — ширина, 10 — длина, 0,2 — высота отливки и 0,18 — высота пояса отливки.

Чтобы рассчитать материал, нужно знать полный объем отливки (V), представляющий из себя прямоугольный параллелепипед. Для этого вычисляют периметр и полученное значение умножают на ширину и высоту отливки. Таким образом можно получить значение объема самой отливки ленточного фундамента.

Далее необходимо вычислить объем. находящийся внутри. Этого можно достичь, перемножив длину, ширину и высоту. Из получившегося числа необходимо вычесть предыдущее полученное V отливки. Таким образом получается число, равное внутренней части под материал.

Необходимо помнить, что под суммарной длиной ленты подразумевается не один только внешний периметр, но и длина всех межкомнатных перегородок.

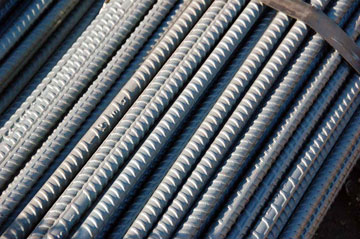

В заливке ленточного фундамента используется такой материал, как арматура. Количество ее тоже лучше просчитать заранее. Для примера можно использовать стержни диаметром 12 мм, два из которых будут расположены горизонтально по всему периметру, а также вертикально, каждые полметра по 1 стержню.

Значение периметра умножается на материал, сначала на количество расположенной горизонтально арматуры (на 2). Затем значение периметра умножают на получившееся количество вертикальных стержней. При этом прибавляют дополнительно по стержню в каждый из имеющихся углов. Количество стержней умножается на , равную в этом случае их высоте.

После этого необходимо произвести . Для этого производят расчет боковой поверхности, умножая значение периметра на высоту отливки. Полученное число умножается на 2, чтобы рассчитать с запасом, невзирая на то, что внутренний периметр меньше.

Количество брусков для соединения можно подсчитать самостоятельно, так как оно зависит от вида соединения.

В большинстве случаев, заливая фундамент под дом, застройщик не задумывается о расчете глубины его залегания, площади опоры и так далее. Как правило, мы закладываем фундамент как все, а весь расчет сводится к советам соседей по участку и фразам: «Мол, выдержит. Куда он денется?».

Такой подход не всегда бывает правильным, потому что даже на соседних участках бывают отклонения в характеристиках грунта. Ну а что бы не получилось так, что у соседа дом стоит целый, а у вас по всем стена пошли трещины, необходимо сделать хотя бы приблизительные расчеты.

Влияние грунта на глубину заложения фундамента

Зависимость выбора типа фундамента от вида грунта, хорошо описана в статье Фундамент под дом из пеноблоков на различных грунтах, а какие вообще бывают типы фундамента, для каких построек они предназначены, а так же об их достоинствах и недостатках, я рассказывал в статье Типы фундамента под дом в современном строительстве.

Грунт оказывает самое непосредственное влияние, как на тип фундамента, так и глубину его заложения.

Глубину заложения столбчатого или свайного фундамента рассчитывать не имеет смысла, как правило, столбы (сваи) закладываются ниже глубины промерзания на 30-40см, но обязательно на твердый грунт.

Плитный фундамент закладывается на глубину, зависящую исключительно от толщины монолитной плиты.

Остается разобраться с глубиной заложения ленточных фундаментов, в зависимости от типа грунта. Расчет заглубления такого фундамента производится на основании рекомендательной таблицы:

Расчет фундамента по несущей способности грунта (вычисляем необходимую площадь опоры)

Рассчитать фундамент по несущей способности грунта очень просто, несмотря на видимую сложность и большой объем. Весь расчет сводится к определению минимальной площади основания фундамента под дом, при которой грунт без проблем выдержит всю массу дома, но все же что бы не запутаться, давайте обо всем по порядку.

Сама формула для расчета минимальной площади основания фундамента выглядит следующим образом:

Что это означает? Все просто, по формуле мы рассчитываем минимальную площадь опоры фундамента на землю, реальная площадь опоры должна быть больше расчетной, на сколько больше — зависит от желания и возможностей застройщика заложить запас по прочности.

Теперь давайте разберемся, где нам взять все эти страшные значения из формулы, чтобы рассчитать площадь основания фундамента.

Коэффициент условий работы γ c

Коэффициент условий работы можно взять из этой таблицы:

* — короткие строения у которых соотношение длины к высоте менее 1,5

** — длинные строения у которых соотношение длины к высоте более 4

Рассчетное сопротивление грунта под основанием фундамента R

Так как масса всего дома будет практически полностью опираться на грунт под основанием фундамента, необходимо знать расчетные сопротивления различных грунтов на глубине, равной глубине заложения фундамента.

Если фундамент планируется углублять на 1,5м и более, то расчетное сопротивление грунта можно взять напрямую из таблиц.

Таблица для гравийных грунтов и песков :

Очень часто у нас на участке встречаются глинистые грунты. Для глинистого грунта расчетное сопротивление можно взять из этой таблицы:

Эти табличные данные можно напрямую использовать, в случае заложения фундамента на глубину 1,5м и более. В случаях заложения фундамента на меньшую глубину, плотность грунта под подошвой фундамента будет отличатся, а значит и будет отличатся и расчетное сопротивление грунта.

Конечно, рассчитать абсолютно точную массу всего дома будет практически не возможно, в течение года масса дома будет постоянно меняться. Так, например, зимой дом будет тяжелее из-за снега на крыше, который тоже, в конечном итоге, опирается на фундамент дома.

Но приблизительную массу дома, со всеми дополнительными нагрузками, рассчитать не составит труда, тем более что некоторые значения берутся приближенно с максимальным запасом.

Что учитывается при расчете массы дома

При расчете учитывается все, что опирается на фундамент, а именно:

полная нагрузка конструкции, включающая в себя массу стен с отделкой, перекрытия, кровлю, а так же и сам фундамент
максимальная нагрузка от находящихся в доме объектов, передающих вес на фундамент дома (лестницы, камины, объекты интерьера и т.д.)

Если у вас полы первого этажа будут залиты по грунту, их нагрузку можно не учитывать. Так же можно не учитывать нагрузку от объектов, находящихся на таком полу (мебель, люди и т.д.).

Определяем массу стен

Каждый строительный материал имеет свой удельный вес, измеряется он в килограммах на один кубический метр. Например, у железобетона удельный вес – 2500 кг/м3, это значит, что один кубический метр бетона весит 2500 кг.

В СНиП II-3-79 «Строительная теплотехника» в приложении №3 «Теплотехнические показатели строительных материалов и конструкций» вы сможете найти удельный вес основных строительных материалов, но эти СНиП 1979 года, с того момента на строительном рынке появилось множество совершенно новых материалов. В связи с этим, физически невозможно написать удельный вес для каждого, да и такой точный расчет для индивидуального жилого малоэтажного дома, где учитывается вес растворных швов, гвоздей, скоб и т.д. – нецелесообразен.

В интернете в свободном доступе вы без труда найдете удельный вес любого интересующего вас материала, ну а если вы уже на 100% решили, из чего будете возводить свой дом, то удельный вес можно уточнить у производителя или продавца.

Для приблизительных расчетов можно воспользоваться таблицей, где указан вес одного квадратного метра стены (не путайте с удельным весом), а вам необходимо будет только подсчитать общую площадь всех своих стен и умножить на значение из таблицы.

Таблица веса квадратного метра стены при толщине стены 15см.

Площадь стен считается вместе с оконными проемами, т.е. просто умножаем высоту стены на ее длину без вычета проемов. Это необходимо для запаса прочности в расчетах.

Рассчитываем удельный вес перекрытий

Для того чтобы не рассчитывать массу отдельно по каждому материалу для перекрытия, можно воспользоваться приближенной таблицей, в которой указан примерный удельный вес одного квадратного метра перекрытия, для того, чтобы рассчитать полный вес всего перекрытия, необходимо его площадь умножить на данные из таблицы.

В этой таблице уже учтена с запасом нагрузка от бытовых объектов находящихся на перекрытии, поэтому дополнительно считать, сколько весит ванна, а сколько холодильник – не требуется.

Расчет удельного веса кровли

Для расчета нагрузки от кровли, надо знать из какого она материала будет построена, а так же необходимо посчитать площадь крыши. Затем площадь крыши умножить на данные взятые из этой таблицы:

Кроме нагрузки самой кровли, на фундамент в зимний период будет так же действовать нагрузка создаваемая снегом.

Расчет снежной нагрузки в зимний период

Для расчета снежной нагрузки, нам понадобятся данные из прошлой формулы, а именно площадь крыши, которую необходимо умножить на данные из таблицы:

Расчет веса фундамента

Почему на 2500? Потому что у железобетона удельный вес составляет 2500 кг в одном кубическом метре.

Итоговый расчет веса всего дома

Теперь все данные необходимо сложить, т.е.:

Пример расчета полной нагрузки дома на грунт:

Не волнуйтесь, если в ваших расчетах будут совершенно другие значения и в других пропорциях. В таблице приведены численные значения — взятые из головы (примерные). Не нужно опираться на них при своих расчетах.

Окончательный расчет минимальной площади подошвы фундамента под дом

Напомню формулу для расчета площади основания фундамента и приведем пример расчета простого фундамента:

R — расчетное сопротивление грунта под основанием фундамента, берется из таблицы, для примера возьмем его равным 2,5

F — полная нагрузка дома, из последней таблицы возьмем примерно подсчитанную массу всего дома, у нас она равна 150 000 кг

γ c — коэффициент, зависящий от грунта и самого строения, взятый из таблицы вверху статьи, давайте для примера примем его равным 1,1

Теперь остается только подставить все значения в формулу:

Давайте полученное значение округлим до 66 000 см 2 .

Не волнуйтесь, что получилось такое большое страшное значение, не забывайте, что это значение минимальной площади в см 2 , а чтобы перевести его в м 2 надо разделить на 10 000 .

Что это означает? Все очень просто, площадь подошвы фундамента под дом должна быть не менее 6,6 м 2 . Больше — конечно можно. Даже желательно, чтобы было больше, как говорится — с запасом по прочности. Но меньше — ни в коем случае!

Для того чтобы рассчитать площадь основания ленточного фундамента, достаточно общую длину всей закладываемой ленты умножить на ширину. Т.е. допустим у вас длина всей ленты 50м , а ширина — 0,4м . Расчитаем площадь опоры фундамента на грунт умножив 50*0,4 = 20м 2 . Это говорит о том, что наш будущий фундамент подходит под наш расчетный дом с большим запасом, почти в три раза. А это, в свою очередь, означает, что можно уменьшить площадь опоры. Длину мы не уменьшим, скорее всего, а ширину вполне возможно.

При расчете столбчатого фундамента таким образом подбирают количество столбов, т.е. у нас известна площадь опоры одного столба, нам необходимо чтобы сумма площадей всех столбов была больше расчетной. И чем больше будет запас прочности, тем естественно будет лучше.

Подведем итог расчета фундамента

Как видите, очень много всего написано, но это не от сложности расчетов, а из-за множества различных типов грунтов, строительных материалов и т.д. Сам расчет заключается нахождении по таблицам значений и в подстановке их в формулу.

Конечно, это очень приблизительные расчеты, но они уже учитывают приличный запас по прочности, поэтому проделанной работы вполне хватит для того, чтобы рассчитать фундамент под частный дом малой этажности.

Влияние грунта на фундамент и глубину его заложения, расчет фундамента по несущей способности грунта

Как правильно рассчитать фундамент под дом

Если вы решили начать строительство частного дома, то прежде всего, необходимо определиться какой будет у него фундамент. Можно возвести фундамент из блоков своими руками или фундамент на винтовых сваях. Независимо от того какой тип основания вы предпочтете, неизбежно возникнет вопрос, как рассчитать фундамент под дом?

Как рассчитать нагрузку на фундамент для частного дома?

Тип фундамента выбирают руководствуясь:

уровнем залегания подземных, грунтовых вод,
видом грунта,
глубиной залегания основного грунта,
глубиной промерзания грунта,
величиной нагрузки, которая действует на фундамент при его эксплуатации.

Глубину заложения фундамента выбирают исходя из нагрузок на него. Они делятся на постоянные и временные.

Общий вес возводимой конструкции – крыша, перекрытия, стены, фундамент.
Нагрузки от эксплуатации – количество проживающих людей, предметы интерьера.

Временными (динамическими) нагрузками являются – ветровые нагрузки, снег и дождь.

Площадь основания

Зная размеры дома нетрудно вычислить площадь его основания, и произвести расчет фундамента. Нагрузка на 1 см.кв. грунта не должна превышать критического значения сопротивления. Значение расчетного сопротивления определяется видом грунта:

Для гравелистых или крупных песков сопротивление составляет 3,5-4,5 кг/см2;
Для песка средней крупности – 2,5-3,5 кг/см2;
Для мелких влажных песков – 2-3 кг/см2;
Для мелких очень влажных песков – 2-2,5 кг/см2;
Для твердой глинистой почвы – 3-6 кг/см2;
Для пластичной глинистой почвы – 1-3 кг/см2;
Для гальки, щебня, гравия – 5-6 кг/см2.

В первый год эксплуатации здания под влиянием веса конструкции грунт сдавливается, в результате фундамент «проседает» на определённую величину, называемую осадкой.

Основной причиной трещин и разрушений стен дома является неравномерная осадка фундамента.

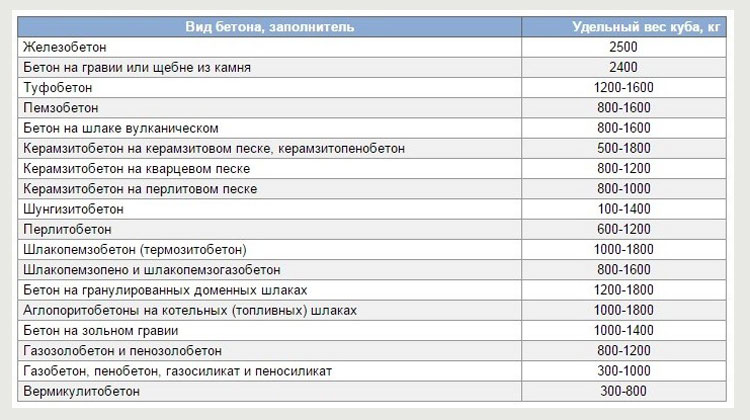

Средний удельный вес фундамента, в зависимости от используемых материалов:

Бутовый камень – 1600-1800 кг/м3;
Кирпич и бутобетон – 1880-2200 кг/м3;
Железобетон – 2200-2500 кг/м3.

Удельный вес стен, в соответствии с используемыми материалами:

Деревянных каркасно-панельных стен – 30-50 кг/м2;
Брусчатых, бревенчатых – 70-100 кг/м2.

Для расчета фундамента требуется определить нагрузку перекрытия:

Для чердачных перекрытий – 150-200 кг/м2;
Для цокольных перекрытий – 100-300 кг/м2;
Для железобетонного монолитного перекрытия – 500 кг/м2.

Выбор фундамента в зависимости от типа и глубины промерзания грунта

Грунт, под зданием должен обладать достаточной плотностью и не сжимаемостью, этим требованиям отвечает далеко не каждый грунт. При расчете фундамента для дома своими руками, следует учитывать следующие:

В скальном и полускальном грунтах необходимо снимать лишь верхний просадочный слой, там можно выполнить мелкозаглубленный ленточный фундамент.
Пучинистый грунт поднимается при промерзании, а затем проседает, это приводит к трещинам. В этом грунте фундамент закладывается ниже, чем глубина промерзания.

При расчете фундамента для будущего дома глубину заложения фундамента выбирают исходя из нагрузок на него. Они делятся на постоянные и временные

Как рассчитать ленточный фундамент для дома

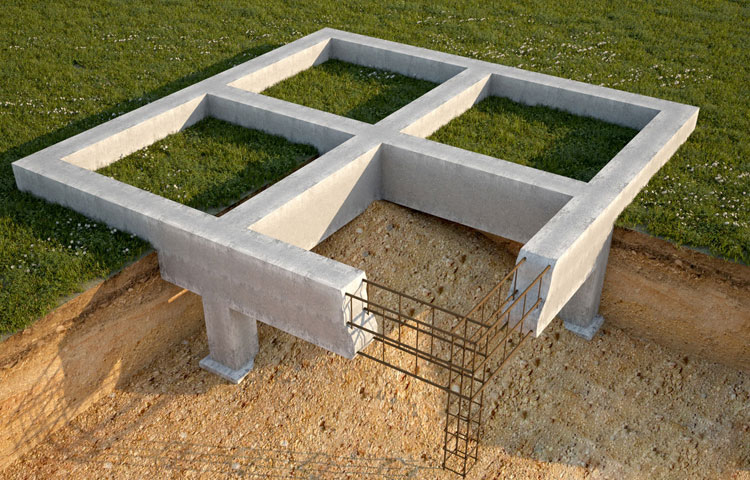

Ленточное основание - это конструкция, представляющая собой замкнутый контур, выполненный из монолитных балок. Конструкция располагается под несущими стенами возводимого строения. Ленточное основание используется для капитальных домов, требующих надежную несущую конструкцию. Рассчитать ленточное основание сложнее чем свайное, но традиционный ленточный фундамент обладает гораздо большей несущей способностью поэтому, уделив немного времени расчетам, Вы получите надежное здание.

Ленточное основание делится на 2 вида:

Монолитный фундамент (залитый бетоном арматурный каркас);
Сборный фундамент (соединение уже готовых железобетонных блоков).

Схема ленточного фундамента

Монолитный и сборный ленточный фундамент может быть:

Мелкозаглубленным (фундамент монтируется на высоте не более 1 метра);
Заглубленным (фундамент монтируется на глубину не более 3-х метров).

Как рассчитать ленточное основание под дом?

Выяснение размеров основания под дом – это сложная и трудоемкая работа, требующая точности расчетов.

Расчет ленточного основания: подготовительный этап

Прежде чем начать расчет основания и определить его размер следует:

Выяснить состав почвы на участке, где планируется стройка;
Определить глубину залегания грунтовых вод;
Определить глубину промерзания почвы;
определить вес строения в целом.

Глубина сезонного промерзания грунта

Самостоятельное определение типа грунта на территории будущей стройки

Если у Вас нет возможности заказать геологические работы или их проведение нецелесообразно (при возведении малоэтажных домов, гаражей, бань применяя монолитный или сборный ленточный каркас) можно произвести анализ почвы без привлечения геодезистов. Для этого нужно:

Сделать колодец глубиной в три метра и диаметром не более метра.
Смочить небольшой кусок почвы жидкостью и сделать из нее жгут, длина которого не превышает 20 сантиметров. Согнуть жгут в кольцо. Если жгут распадается на множество мелких частей скорее всего Ваш грунт представлен супесями. Если жгут распадается на крупные части, то он представлен суглинками. Если жгут не распадается, то это глиняный грунт.
Для определения пористости почвы из него вырезают куб с высотой стенки в 10 сантиметров и производят его взвешивание. После куб максимально плотно прессуют, чтобы из него вышел весь воздух и снова производят взвешивание. Отношение веса кубика до сжатия и после - это коэффициент пористости грунта. Если во время вырезания или прессования куба он рассыпается, то произвести расчет его объема можно стаканом.
Определение текучести грунта производится простым тестом: если лопата входит в землю туго и с приложением усилий, то коэффициент текучести грунта нулевой, а если без усилий, то коэффициент текучести грунта равен 1.

Определение глубины закладки ленточного основания под дом

Глубина закладки ленточного основания под дом зависит от нескольких факторов:

От типа почвы;
От влажности почвы;
От глубины промерзания почвы;
От перспектив строительства подвального помещения;
От глубины протекания подземных вод.

С помощью этой таблицы можно произвести расчет глубины закладки основания в зависимости от типа почвы.

Расчет массы и размеров строения

Определившись с глубиной закладки основания следует выяснить вес всего здания.

Нагрузку на основу дома оказывают:

Тепло и гидроизоляционные материалы;
Крепежные изделия;
Окна и двери;
Стропилы и материалы, используемые для покрытия крыши;
Материалы отделки стен, перегородок и потолков;
Полы и напольные покрытия;
Лестницы;
Цоколь.

С удельным весом материалов можно ознакомиться в СНиПе. Произведя расчет веса всех используемых материалов следует произвести расчет их объема. Произведя умножение веса материалов на их объем Вы получите вес здания.

Чтобы произвести расчет веса всего дома Вам так же потребуется рассчитать снежную нагрузку. Для этого нужно знать площадь крыши. Умножая площадь крыши на данные из таблицы, расположенной ниже Вы определите снежную нагрузку на дом.

Удельный вес снежной нагрузки на дом в разных регионах.

Расчет размера подошвы под монолитный или сборный фундамент

Размер подошвы под монолитный или сборный тип основания зависит от свойств почвы. Кроме того ширина подошвы зависит от общего веса будущего строения. На пучинистом грунте предпочтительнее строить заглубленное основание, размер которого 1,5-2,5 метра. Монолитный или сборный ленточный тип основания на непучинистом грунте делают мелкозаглубленным.

Расчет ленточного основания по ширине

Основной критерий для расчета ширины - это обеспечение допустимой нагрузки на грунт.

Ширина ленточного фундамента не зависит от того, какой тип фундамента Вы используете (монолитный или сборный). Ширина зависит от несущей способности почвы (чем она меньше, тем основание шире) и от ширины подошвы. Минимальная ширина основания под дом – 30 см.

После производится расчет нагрузки дома (монолитный или сборный фундамент + вес материалов дома).

После производится расчет общей длины ленты (расчетная нагрузка / на длину основания/на величину несущей способности грунта).

Определение высоты ленточного основания под дом

Монолитный или сборный фундамент под дом возводится по такому соотношению: его глубина должна быть равна его высоте, то есть 1:1. Расчет фундамента под дом

Расчет необходимого количества арматуры

Для расчета арматуры необходимых размеров нужно:

Определить длину всех стен будущей конструкции;
Полученную длину (в метрах) нужно умножить на количество стержней арматуры (актуально для многостержневого способа армирования);
Так как стыковка арматуры осуществляется внахлест следует учитывать и запуск, который составляет примерно 30 диаметров арматуры.

Расчет раствора для ленточного основания под дом

Пропорции, необходимые ля заливки основания под дом указываются на упаковках цемента.

Нужное количество раствора для основания рассчитать можно по следующей формуле: Объем раствора = 2аб × (в + г), где а - ширина ленты основания, б - высота ленты основания, г - размер внешней стороны основания, д - размер внутренней стороны основания.

Произвести примерный расчет основания можно и самому, но для этого Вам потребуется много времени и сил. В помощь строителям создано множество приложений и программ для расчета ленточного фундамента, которые можно найти в Интернете. Все данные о весе и несущих способностях конструкций представлены в СНиПе.

Ленточное основание — это конструкция, представляющая собой замкнутый контур, выполненный из монолитных балок. Конструкция располагается под несущими стенами возводимого строения. Ленточное основание используется для капитальных домов, требующих надежную несущую конструкцию.

Как правильно рассчитать фундамент под дом: формулы и таблицы

Строительство фундамента - важный и ответственный этап при возведении дома. От того, насколько грамотно определены размеры и правильно сделан расчет, зависит качество монтажа и долговечность конструкции. Чтобы рассчитать фундамент, нужно вычислить нагрузку на основание и грунт, а также определить опорную площадь конструкции.

Какой фундамент выбрать для загородного дома

Сегодня существуют различные типы фундаментов, среди которых столбчатый, ленточный, свайный, винтовой, ростверковый и монолитный. Для строительства большого деревянного коттеджа и дачного дома с подвалом или цокольным этажом выбирайте ленточный тип. Он отлично выдерживает высокие нагрузки и подходит для жидкой и глинистой почвы, для неоднородного и плотного грунта, для большой глубины промерзания.

Для строительства дома или бани без подвала или цокольного этажа можно выбрать фундамент на сваях или столбах. Он подходит для большинства типа почв, в том числе для торфа и болотистой местности. Такой тип используют при подвижном и нестабильном грунте, быстро меняющемся климате, повышенном уровне подземных вод. Конструкция легко выдерживает сильные нагрузки и постепенные сдвиги грунта.

Монолитный или плитный фундамент - надежная и прочная основа, которая отлично подходит для строительства основательного и просторного деревянного коттеджа с невысоким подвалом или цокольным этажом. Конструкция подходит для каждого типа грунта и почвы.

Наиболее оптимальным вариантом для строительства загородного дома сегодня считается ленточный фундамент.

Как рассчитать основную нагрузку

Нагрузка на грунт и фундамент представлена постоянными и переменными нагрузками. К последним относят ветер и снег. К первым вес дома, коттеджа или бани вместе с фундаментом и кровлей. Кроме того, важно рассчитать эксплуатационную нагрузку. Это количество людей, которые регулярно находятся в помещении, мебель и оборудование. Таким образом, среди элементов постоянной нагрузки выделяют:

Конструкция фундамента;
Цокольный этаж или подвал с отделкой;
Стены и межкомнатные перегородки с отделкой;
Потолок и полы с отделкой;
Лестницы;
Кровля с отделкой.

Нормы СНиП II-3-79 предлагают показатели удельного веса стройматериалов, которые помогут рассчитать примерный вес дома и нагрузку на фундамент. Параметры указаны в таблице. Брать лучше больший удельный вес, чтобы был запас.

Удельный вес дома

Чтобы получить расчет всей конструкции, удельный вес материалов умножают на объем конструкции. Полученный результат умножают на коэффициент надежности по нагрузке. Значения коэффициента представлены в следующей таблице.

Коэффициент надежности конструкции и грунта

Чтобы правильно сделать расчет нагрузки, нужно учитывать и временные элементы, к которым относится снег. Снеговую нагрузку определяют в зависимости от региона строительства.

Как рассчитать снеговую нагрузку

Чтобы сделать расчет снеговой нагрузки, умножают площадь кровли на вес снегового покрова, который зависит от местности строительства. Подробнее с нормами для каждого региона вы можете ознакомиться в описании СНиП 2.01.07-85. Там же в приложении вы найдете карту снеговой нагрузки для России.

Карта снеговой нагрузки России

Для полного расчета нагрузки снега используют следующую формулу:

Sр – расчетный вес снега на 1 м2 горизонтальной поверхности земли;

к – коэффициент наклона кровли. Коэффициент наклона кровли до 25 градусов равен единице, от 25 до 60 градусов составляет 0,7, а при уклоне свыше 60 коэффициент не учитывают.

Чтобы упростить расчет, можно использовать примерный вес снега, который составляет около 100 кг/м3, а в мокром состоянии достигает 300 кг/м3. Однако учтите, что полученный результат будет не точным, что опасно для строительства фундамента.

Как рассчитать вес и габариты основания

Чтобы сделать расчет общей нагрузки, нужно сложить вес дома, снеговую нагрузку и массу фундамента. Сначала вычисляют размеры конструкции. А чтобы упростить расчет, составляют проект или схему. Затем нужно рассчитать глубину заложения, которая зависит от типа грунта. Для непучинистого вида и песка уровень заложения составляет свыше 1,5 метров. При суглинке и глине основание должно лежать не выше уровня промерзания.

Толщину фундамента определяют в зависимости от различных параметров. Как правило, она составляет 0,3 - 0,4 метра. Но если вы планируете обустройство подвала или цокольного этажа, размер может быть другим. Подробные размеры конструкции с подвалом представлены ниже в таблице.

Главное условие для функционирования фундамента в том, что удельная нагрузка на грунт должна быть меньше расчетного сопротивления на 15-20%. Удельное давление вычисляют при помощи деления общего веса дома на площадь основания (подошвы грунта). А размеры расчетного сопротивления вы найдете в таблице, так так они зависят от типа грунта.

Расчетное сопротивление грунта

Расчетное сопротивление должно быть больше удельного давления (нагрузки). Тогда расчет выполнен правильно! Если расчет показывает, что нагрузка больше, измените размеры основания и увеличьте опорную площадь. Для ленточного фундамента следует расширить ленту, а для столбчатого нужно увеличить диаметр и число столбов. Когда вы измените параметры и размер, сделайте расчет снова!

Как рассчитать количество бетона

Чтобы правильно рассчитать бетон для плитной конструкции, нужно умножить площадь бетонной плиты на толщину. Площадь плиты под дом 6Х6 метров составляет 36 м2, а минимальная толщина изделия при этом равна 0,1 метров. Таким образом, расход бетона при минимальной толщине плиты для фундамента под дом 6х6 = 36 х 0,1 = 3,6 м3. А интересные проекты деревянных домов 6х6 вы найдете здесь.

Для столбчатого основания расчет делают, исходя из площади поперечного сечения и высоты столбов. Площадь поперечного сечения столба = R2 х 3.14, где R - радиус изделия. Площадь умножаем на высоту и получаем расход бетона на один столб. Чтобы рассчитать бетон на целый фундамент, полученный результат умножают на общее число столбов.

Для расчета бетона на ленточный фундамент умножают ширину, высоту и суммарную длину ленты. Ширина ленты составляет в среднем 20-40 сантиметров. Высота включает глубину заложения и надземную часть. Это примерно около двух метров. В суммарную длину ленты входит периметр внешних стен и длина ленты под внутренними стенами. Для дома 6х6 метров общая длина составит 30 метров. Если ширина ленты равна 0,4 метрам, а высота - двум, то расход бетона для ленточного фундамента = 0,4 х 2 х 30 = 24 м3.

Если вы затрудняетесь сделать расчет и сомневаетесь в его правильности, обращайтесь к профессионалам!

Расчет фундамента под дом: выбор основания под строительство, параметры для подсчета основной и снеговой нагрузки, определение веса и нагрузки, формула для

Расчёт фундамента под дом – важнейший этап строительства, который лучше было бы поручить профессиональным инженерам-проектировщикам.

Однако если стройка планируется не выше двух этажей и вы уверены в своих силах, тогда можете взяться за расчёт самостоятельно.

Главное лишь всё учесть.

Основные функции

Фундамент является главной несущей конструкцией дома .

Его главные задачи:

Выдержать вес всего здания.
Равномерно распределить нагрузку на грунт.
Предотвратить подтопление талыми и подземными водами.

Виды фундамента для дома

Прежде чем проводить расчёт основания дома, необходимо определиться какой тип фундамента вы будете использовать для своего строения .

По типу конструкции они подразделяются на:

ленточные;
плитные;
столбчатые;
свайные.

Ленточный фундамент являет собой железобетонную полосу , которая проходит под несущими стенами здания, распределяя его вес по всему периметру. Такая конструкция достаточно прочная, долговечная и простая , поэтому применяется очень часто.

Плитным называют монолитную железобетонную плиту , уложенную в углублённый и выровненный грунт. Редкое использование этого типа основания, несмотря на возможность применять его на неблагоприятном грунте, объясняется дороговизной .

Столбчатый – это конструкция из столбов, соединённых балками между собой. Хотя такой вариант и самый дешёвый , его рекомендовано применять для неподверженных температурным изменениям грунтов. К тому же, он способен выдержать только небольшой деревянный дом .

Фундамент на сваях может быть использован на слабых грунтах или при строительстве многоэтажного дома. Однако необходимость задействовать множество техники значительно поднимает стоимость всего здания.

Глубина заложения

Показатель глубины заложения в прямой зависимости от следующих факторов:

уровень грунтовых вод;
глубина промерзания грунтов (ниже представлены данные по регионам);
состояние грунтов, их пучинистость, просадочность и др.;
высота возводимого здания;
конструктивные особенности (например, запланированный подвал значительно углубит фундамент );
наличие в непосредственной близости подземных коммуникаций, зданий и сооружений.

Расчёт нагрузки на основание

Принимаясь за расчёт фундамента под дом, вначале вычислите нагрузку, которую он будет держать .

Для этого рассчитайте площадь поверхности всех стен, перекрытий и кровли, умножьте площадь каждой конструкции на её удельный вес, который можно взять из нижеприведённой таблицы.

Не забывайте также, что к весу дома позже прибавится мебель, бытовая техника, вещи и, конечно же, люди . Всё это тоже надо учесть, когда производите расчёт нагрузки на основание, поэтому считайте лучше с запасом.

Вычисление нагрузки на грунт

Следующим шагом в расчётах является определение нагрузки на грунт. Чтобы понять, сможет ли грунт выдержать здание, необходимо просчитать вес основания дома .

Для этого вычислим объём основания , воспользовавшись математическими формулами, и умножим его на плотность бетона (средние показатели плотности разных видов бетона можно найти в таблице ниже).

Затем проведём несложные вычисления по формуле:

(ВФ+ВД)/Ппф, где ВФ — вес фундамента, ВД — вес дома, Ппф — площадь подошвы основания.

Таким образом, мы определили, сколько килограмм нагрузки должен нести на себе 1см2 грунта .

Теперь важно соотнести требуемую нагрузку на грунт с допустимыми значениями, указанными в таблице.

Если полученная в ходе вычислений нагрузка больше расчётного сопротивления заданного типа грунта, нужно увеличить опорную площадь дома, а именно:

Ленточный можно сделать расширенным к основанию (поперечное сечение выглядит как трапеция ).
Увеличить ширину фундамента-параллелепипеда.
Для столбчатого основания можно увеличить диаметр столбов или их количество .

Важно! При увеличении размеров основания, конструкция дома станет тяжелее. Поэтому обязательно повторно просчитайте нагрузку на грунт!

Расчет количества бетона, проволоки и арматуры

Определившись с размерами фундамента, нужно просчитать, сколько арматуры, проволоки и бетона нам понадобится .

С последним как раз всё просто. Объём бетона равен объёму фундамента , который мы уже нашли, когда считали нагрузку на грунт.

А вот какой использовать металл для армирования, ещё не решено. Здесь всё зависит от вида основания .

Арматура в ленточном основании

Для данного типа фундамента используют лишь два пояса армирования и арматуру толщиной до 12 мм. Горизонтальные продольные прутья арматуры подвергаются большей нагрузке, чем вертикальные или поперечные.

Поэтому по горизонтали кладут ребристую арматуру, а по вертикали – гладкую.

Длину ребристой арматуры несложно высчитать, если умножить общую длину основания на количество рядов прутков. Если фундамент узкий (40 см), достаточно и двух продольных прутков на каждый пояс. В противном случае, количество арматуры в поясе придётся увеличить.

Поперечные прутья монтируют через каждые 0,5 м , отступая по 5-10 см от края фундамента. Определяем количество соединений, поделив всю длину фундамента на 0,5 (шаг между пересечениями) и прибавив 1.

Чтобы найти длину гладкой арматуры , необходимой для одного пересечения, используем формулу:

(ШФ — 2*от)*2 + (ВФ – 2*от)*Р, где ШФ и ВФ – ширина и высота фундамента, от – отступ от края фундамента, Р – количество рядов арматуры в поясе.

После этого перемножаем два получившихся значения, получая количество необходимой для фундамента гладкой арматуры .

Затраты вязальной проволоки для фундамента – это произведение расхода проволоки для одной связки (30 см), количества связок на одном пересечении (приравнивается к количеству рядов арматуры, помноженному на 4) и количества соединений.

Арматура в плитном основании

Для плитного основания применяют ребристую арматуру толщиной 10 мм и больше, укладывая её сеткой, с шагом в 20 см.

То есть на два пояса армирования понадобится:

2*(ШФ*(ДФ/0,2+1) + ДФ*(ШФ/0,2+1)) м арматуры, где ШФ – ширина, ДФ – длина фундамента.

Чтобы соединить две плоскости каркаса, нужно каждое пересечение верхней сетки соединить с соответствующим пересечением нижней .

Учитывая толщину плиты и удалённость каркаса от поверхности плиты, определим необходимое для соединения поясов количество арматуры , используя формулу:

((ДФ/0,2+1)*(ШФ/0,2+1))*(ТП-2*от), где ТП – толщина плиты, от – отступ от поверхности.

Достаточно сложить два полученных числа, чтобы знать, сколько арматуры понадобится для плитного фундамента .

Длина вязальной проволоки рассчитывается, исходя из формулы:

Общая смета

Подводя итог, чтобы вся изложенная теория стала чуточку понятнее, приведём пример расчёта основания для одноэтажного дома .

Здание габаритами 6х10 м, с внутренней шестиметровой стеной. При этом высота первого этажа – 3 м, а высота чердака – 2 м.

Как вы видите, расчёт фундаментов – не настолько сложная наука, чтобы отказываться от стройки своими силами, и данный пример расчёта фундамента приведён здесь как главное доказательство.

Ленточный фундамент — пожалуй самый популярный вид фундамента, применяемый в малоэтажном строительстве. Связано это прежде всего с его универсальностью, так как на нём можно строить дом практически из любых материалов. Другой вопрос, что это не всегда экономически целесообразно, но об этом позже. Что представляет из себя данный вид фундамента, понятно из его названия. Это единая конструкция в виде ленты из определённого твёрдого строительного материала расположенная под всеми несущими стенами здания.

По конструктивному исполнению различают монолитные и сборные ленточные фундаменты. Монолитный — сделанный из монолитного железобетона, сборный — фундамент из блоков ФБС или из мелкоштучных материалов (кирпич, бутовый камень).

По глубине залегания ленточные фундаменты делят на заглубленные и мелкозаглубленные, о которых отдельно говорилось

В данной статье будет рассмотрен именно заглубленный монолитный ленточный фундамент.

Основные достоинства:

высокая прочность и способность выдерживать значительный вес дома;
большая надёжность и долговечность;
возможность построить собственными силами;
возможность соорудить цокольный этаж (подвал).

Недостатки:

значительные трудовые затраты, в связи с большим объёмом земляных и бетонных работ;
значительные материальные затраты на бетон и арматуру;
скажем прямо, сомнительная перспектива сделать качественный фундамент без привлечения строительной техники (об этом ещё будем говорить).

Нельзя выбирать заглубленный ленточный фундамент при строительстве на органических, лессовых грунтах, на торфяниках, на жирных водонасыщенных (пусть даже сезонно) глинах, на мелких и пылеватых песках, особенно подверженных увлажнению.

Важно: Уровень грунтовых вод в идеале не должен подниматься ближе чем на 2 метра к подошве фундамента. В противном случае, возможность выбора данного типа фундамента (особенно при строительстве массивного кирпичного дома) лучше установить при проведении геолого-геодезических изысканий, т.к. она будет определяться именно составом грунтов и его однородностью на площадке. Возможно от данного типа фундамента придётся отказаться или нужно будет делать дренажную систему. Помните, что у ряда грунтов при увлажнении очень сильно изменяется несущая способность. Это может привести к печальным последствиям.

Основные ошибки при строительстве.

необдуманный и не обоснованный никаким расчётом выбор основных геометрических параметров ленты фундамента, таких как его высота и ширина.
заливка бетона непосредственно в выкопанную траншею, без принятия мер по его гидроизоляции и утеплению;
ошибки при выполнении армирования фундамента и при закладке в ленту бытовых коммуникаций;
другие ошибки связанные с технологией выполнения работ.

Теперь рассмотрим, как данных негативных факторов избежать.

Расчет ленточного фундамента.

При расчёте необходимо сравнить между собой суммарный вес всего дома и самого фундамента с несущей способностью грунта. Первое должно быть меньше второго, к тому же с определённым запасом. Сделать это можно в следующей последовательности:

I) Обследуем участок застройки. Вся информация по этому вопросу изложена

Основываясь на полученных данных принимаем глубину заложения фундамента на 30-50 см больше расчётной глубины промерзания. При этом Вы должны понимать, что отталкиваясь от расчётной глубины, придётся в первую же зиму соблюдать выбранный тепловой режим в доме. Проще говоря дом должен отапливаться. В противном случае, если дом будет стоять зиму холодным, в расчёт берётся нормативная глубина промерзания.

Ширину ленты фундамента первоначально принимаем равной 20 см. Это минимальное значение, которое в дальнейшем расчёте при необходимости будет увеличиваться.

II) Определяем вес дома , который будет действовать на несущий слой грунта.

Приближенный удельный вес отдельных конструктивных элементов дома приведён в следующей таблице:

Также учтите, что снеговая нагрузка при наклоне скатов более 60º принимается равной нулю.

III) Рассчитываем вес самого фундамента. Из проекта дома нам известна общая длина фундаментной ленты. Её высоту и ширину определили выше, в пункте I . Перемножаем эти значения, получаем объём ленты. Умножаем его на удельный вес железобетона, равный 2500 кг/м³ и тем самым получаем вес фундамента.

Прибавляем эту цифру к весу дома (пункт II ) и получаем суммарную нагрузку на несущий грунт (Р, кг).

IV) Теперь рассчитываем минимально допустимое значение необходимой ширины подошвы фундамента B (см) по формуле:

B = 1,3×Р/(L×Rо) ,

где 1,3 — коэффициент запаса несущей способности;

Р — общий вес дома с фундаментом (пункт III), кг;

L — длина ленты (переведена в сантиметры), см;

Rо — сопротивление несущего грунта, кг/см². Значение его ориентировочно принимаем по таблице ниже:

Ещё раз отметим, что значения несущей способности в таблице приведены для грунтов нормальной влажности. При повышении уровня грунтовых вод до несущего слоя, значения Rо будут сильно меняться (например, у жирной глины может снизиться почти в 6 раз, а у мелкого песка — почти в 4).

V) Если полученное значение ширины ленты оказалось меньше выбранных в начале 20 см, то принимаем итоговую ширину равной именно 20 см. Меньше делать нельзя, т.к. не будет обеспечена прочность фундамента на сжатие.

Если же мы получили ширину превосходящую изначально выбранные 20 см более, чем на 5 см, то нужно повторить расчёт, начиная с III пункта, подставляя при определении массы фундамента уже новую ширину.

Такие повторные расчёты выполняются до тех пор, пока прирост ширины ленты не окажется менее 5 см. Для тех, кто немного запутался, приведём небольшой пример.

Пример упрощённого расчёта ленточного фундамента.

Определим минимально допустимую ширину основания заглубленного ленточного фундамента для 2-х этажного кирпичного дома (см. рис.) размером 10×8 метров с одной несущей перегородкой посередине длинной стороны. Высота стен 5 м, высота фронтонов 1,5 м. Толщина стен 380 мм (полтора кирпича), цокольное и межэтажное перекрытия из пустотных плит, кровля — металлочерепица. Несущий грунт — суглинок с расчётной глубиной промерзания 1,1 метра.

I) Исходя из глубины промерзания принимаем глубину заложения ленты раной 1,6 метра. Ширину ленты для начала берём равной 20 см.

II) Рассчитываем вес дома:

1. Суммарная площадь стен дома вместе с фронтонами и с внутренней несущей перегородкой (также сложенной в полтора кирпича) за вычетом оконных и дверных проёмов в нашем случае будет равна 212 м², а масса их 212 × 200 × 3 = 127 200 кг.

2. Общая площадь цокольного и межэтажного перекрытий 160 м², а масса их с учётом эксплуатационной нагрузки 160 × (350+210) = 89 600 кг.

3. Крыша в нашем примере имеет площадь около 185 м² . Масса её при кровле из металлочерепицы и снеговой нагрузке для средней полосы России будет равной 185 × (30 + 100) = 24 050 кг.

4. Суммируем полученные цифры и получаем 240 850 кг.

III) Вес самого фундамента высотой 1,6 м, общей длиной ленты 44 м и с предварительно принятой шириной 0,2 м будет равен 1,6 × 44 × 0,2 × 2500 = 35 200 кг.

Общий вес дома составит 276 050 кг.

IV) Приняв значение Rо для суглинка равным 3,5 кг/см² и переведя общую длину ленты фундамента в сантиметры, рассчитываем искомую ширину:

В = 1,3 × 276 050 / (4400 × 3,5) = 23,3 см

V) Мы видим что полученное значение не превышает принятые изначально 20 см более чем на 5 см. Поэтому расчёт на этом можно закончить и принять округлённо минимально возможную ширину подошвы фундамента 24 см.

Вывод: сделав ширину подошвы фундамента более 24 см, мы можем рассчитывать, что данный грунт выдержит дом по своей несущей способности.

Теперь в двух словах о том, что было бы если, несущая способность грунта равнялась, например, 2 кг/см². Тогда ширина ленты получилась бы равной 40,8 см. После этого мы возвращаемся к пункту III . Масса ленты становится равной уже 71 800 кг, следовательно общий вес дома 312 650 кг, а уточнённая ширина ленты В = 1,3 × 312 650 / (4400 × 2) = 46,2 см.

Мы видим, что расхождение с предыдущим значением в 40,8 см вновь составило больше 5 см, поэтому снова возвращаемся к пункту III , считаем массу фундамента, всего дома и ещё более уточнённую ширину ленты фундамента. Она, кстати говоря, в этот раз получится равной уже 47,6 см. Расхождение с предыдущим значением всего 1,4 см, поэтому расчет можно остановить и округлённо принять минимально возможную ширину подошвы фундамента 48 см.

Обратите внимание, что 48 см это именно ширина подошвы, а не всей ленты. Её можно заузить, вплоть до 20 см (зависит от толщины стены и конструкции перекрытий), а внизу лишь делается расширение (см. рисунки ниже). По такому же принципу делают сильнонагруженные сборные фундаменты из блоков ФБС. Сначала кладут широкие фундаментные подушки, а уже на них более узкие фундаментные блоки.

В начале статьи упоминалось, что на заглубленном ленточном фундаменте можно построить практически любой малоэтажный дом, но не всегда это целесообразно. Давайте посмотрим — почему? Возьмём для примера небольшой деревянный дом для которого рассчитывался фундамент в статье и попробуем посчитать для него ленту. Получится, что её минимально допустимая ширина составит всего лишь 7,1 см. А делать придётся минимум 20 см. Перерасход только одного бетона составит почти 200%, не говоря уже о всех сопутствующих материалах и работах. Очевидно, что столбчатый фундамент в данном случае будет более правильным выбором.

Таким образом, с расчётом мы более или менее разобрались, теперь непосредственно о самой технологии.

Этапы возведения заглубленного монолитного ленточного фундамента.

1) Что копать — траншеи или котлован?

Иногда ответить на этот вопрос очень просто. Например, если Вы собираетесь строить дом с подвалом, очевидно, что копать нужно котлован. Но если цокольный этаж не намечается, что тогда?

А тогда нужно учесть особенности Вашего проекта, Вашего участка застройки, возможности механизации работ и решить самостоятельно (ну или по совету более опытного знакомого строителя). На что нужно обратить внимание:

Тип грунта на участке , особенно его сыпучесть — согласитесь, проблематично выкопать траншею с ровными, не осыпающимися от малейшего прикосновения стенками в сухом песчаном грунте. К тому же при большой глубине и работе в ручную — это просто становится не безопасным занятием.
Толщина плодородного слоя — это особенно актуально, если Вы собираетесь делать полы по грунту. Плодородный слой нужно будет полностью снимать, т.к. он имеет свойство со временем уменьшаться в объёме из-за процессов перегнивания. А в связи с тем, что в некоторых регионах нашей страны этот слой очень толстый, рытьё котлована с последующей его засыпкой непучинистым материалом (песком) становится неизбежным.
Необходимая ширина подошвы ленты — одно дело, если расчёт требует ширины в 20-30 см, другое, если в 50-60 см. Заливать всю ленту на такую ширину — довольно затратное мероприятие. Её можно сделать уже с расширением в основании, но для этого надо сооружать опалубку. Возиться с опалубкой в узкой глубокой траншее крайне неудобно, поэтому иногда действительно проще выкопать котлован.

2) Подготовка и разметка участка.

Перед началом строительства необходимо провести мероприятия по отводу поверхностных дождевых вод от пятна застройки. Не стоит заливать бетон в раскисший после дождя грунт, а от плохой погоды никто не застрахован. Учитывая рельеф прокопайте при необходимости небольшие водоотводящие траншейки.

Постарайтесь перед выемкой грунта заранее завести на площадку необходимые стройматериалы. Чем короче будет по времени цикл фундаментных работ (вплоть до сооружения отмостки), тем лучше.

О разметке участка подробно будет говориться в отдельной статье.

3) Дальнейший порядок работ зависит от того, собираемся ли мы заливать бетон непосредственно «в землю» или в опалубку.

При заливке в траншею необходимо:

выровнять и зачистить дно траншеи;
заложить утеплитель, если требуется утепление фундамента;
застелить траншею слоем рулонной гидроизоляции;
сделать бетонную подготовку — залить на дно траншеи не менее 5 см лёгкого бетона и дать ему затвердеть (это предотвращает повреждение слоя гидроизоляции арматурой и защищает её от коррозии вследствие контакта с грунтом);
установить на схватившуюся бетонную подготовку арматурный каркас, проложить бытовые коммуникации;
соорудить выравнивающую опалубку цоколя;
произвести заливку бетона.

При заливке в опалубку последовательность другая:

выровнять и зачистить дно траншеи или участок дна котлована под будущим фундаментом;
смонтировать опалубку;
сделать бетонную подготовку;
установить арматурный каркас, проложить бытовые коммуникации;
произвести заливку бетона;
разобрать опалубку;
сделать гидроизоляцию фундамента;
сделать утепление фундамента;
произвести обратную засыпку грунта.

В ближайшем времени каждому основному этапу возведения фундамента, такому как , , опалубка, армирование — будет посвящена отдельная подробная статья, т.к. все они требуют особого персонального внимания. А сейчас в завершении ещё несколько общих рекомендаций:

тщательно выравнивайте и уплотняйте основание под лентой фундамента, особенно если это делается после работы экскаватора. Подошва должна быть ровной и строго горизонтальной. Если нет строительного нивелира, контролируйте гидравлическим уровнем (стоит копейки, продаётся в любом строительном магазине);
для утепления используйте экструдированный пенополистирол (ЭППС) толщиной 50-100 мм. Пенопласт для этих целей не подойдёт. При закладке утеплителя в траншею, крепить его к боковым стенкам можно, например, пластмассовыми зонтиками (грибками) или просто кусками толстой проволоки, втыкая из в грунт сквозь ЭППС. Для временной фиксации до заливки бетона этого вполне хватит;
при застилании траншеи гидроизоляцией, делайте достаточные нахлёсты (около 20 см). Лишний рулон много денег не сэкономит;
при монтаже арматурного каркаса используйте вязальную проволоку, либо пластиковые хомутики. Сварка в данном случае не рекомендуется;
опалубка должна быть крепкой и надёжной. Заглубленный ленточный фундамент довольно высокий и при заливке бетона она будет испытывать огромное давление. Случаи разрыва опалубки — не такая уж и редкость в строительстве, особенно когда бетон уплотняется хорошим промышленным вибратором;
заливку ленты производите с миксера. Заглубленный ленточный фундамент — очень массивная конструкция, так в рассмотренном выше примере (фундамент под 2-х этажный дом шириной 24 см) объём бетонной смеси составит почти 17 м³. Залить их самостоятельно с обычной бетономешалки, чтобы не произошло недопустимого послойного затвердевания, просто нереально;
при заливке желательно использовать вибратор для бетона, в крайнем случае, делайте штыкование заострённым куском арматуры. Также для лучшего удаления воздуха, можно стучать небольшой кувалдочкой по опалубке, если конечно Вы уверены в её прочности;
снимать опалубку и делать гидроизоляцию можно примерно через 3-7 дней после заливки (зависит от погоды — чем жарче и суше, тем быстрее).
обратную засыпку заглубленного ленточного фундамента можно производить родным ранее изъятым грунтом с послойным его уплотнением. Использование здесь крупного песка, как при сооружении мелкозаглубленного фундамента, уже не принципиально;
старайтесь не затягивать с сооружением отмостки.

Пока на этом остановимся. Будем рады видеть Ваши вопросы и особенно Ваш личный опыт в комментариях.

Строительство любого здания начинается с разработки проекта, определения потребности в материалах, а также расчета сметной стоимости. До начала работ важно правильно выбрать тип и конструкцию основания, которое обеспечит устойчивость и долговечность строения. Зная параметры проектируемого фундамента, калькулятор позволит быстро выполнить расчет количества бетона, а также определить потребность в стальной арматуре и других необходимых материалах. Для расчетов можно использовать онлайн-калькулятор бетона для фундамента или самостоятельно выполнить вычисления.

Как выполняется расчет фундамента под дом

Как правильно определить расход материалов на фундамент – готовимся к выполнению расчетов

До начала строительных мероприятий важно правильно определить потребность в стройматериалах. Это позволит спланировать объем затрат и рационально использовать имеющиеся финансовые ресурсы. Так как возведению домов предшествует строительство основы, необходимо на начальном этапе рассчитать необходимый для заливки основания объем бетонной смеси. Для того чтобы выполнить расчет фундамента, калькулятор необходим.

Выполнить калькуляцию можно различным образом :

воспользовавшись готовой программой. Ускорить вычисления поможет размещенный на профессиональных сайтах калькулятор для расчета фундамента;
выполняя расчет вручную. Несложно, используя обычный калькулятор, рассчитать количество бетона на фундамент с высокой степенью точности.

При выполнении калькулирования необходимо учитывать, что количество бетонного раствора измеряется в кубических метрах, а не в литрах или тоннах. Учитывая это, в процессе вычислений получим объем бетонного состава, а не вес. До начала расчетов следует определиться с типом и конструкцией основания.

Для этого необходимо выполнить ряд мероприятий :

провести геодезические изыскания. Они помогают определить уровень расположения грунтовых вод, характеристики почвы и глубину промерзания;
определить действующие на основу нагрузки. Поможет правильно и быстро рассчитать фундамент под дом калькулятор, размещенный на сайте.

Расчет фундамента на примере бани 6×4 метра

Произведя расчет количества бетона для фундамента, калькулятор учтет следующие данные :

тип сооружаемого основания. Профессиональная программа позволяет рассчитать ленточную основу, плитное основание и столбчатую конструкцию;
конструкцию фундаментной базы и ее размеры. Конфигурация и габариты зависят от особенностей здания, действующих нагрузок и характеристик почвы;
марку применяемого для заливки бетонного раствора. Она выбирается в зависимости от уровня механических нагрузок;
уровень промерзания почвы. Он определяется с учетом территориального расположения объекта строительства.

От полноты введенных данных зависит правильность подсчета раствора, а также расхода материалов.

Какие исходные данные закладываются в калькулятор расчета фундамента под дом

Желая определить общий объем расходов и рассчитать потребность в материалах, важно понимать, как рассчитать фундамент для дома.

Калькулятор, с помощью которого выполняется расчет, обрабатывает большой массив информации для каждого вида основы :

для фундаментной базы ленточного типа необходимо учитывать размеры ленты, а также ее конфигурацию;
для столбчатой базы обрабатывается информация по количеству опорных элементов, их длине, размерам в поперечном сечении и глубине погружения;
для конструкции в виде монолитной плиты необходимо учесть толщину основания, площадь возводимого строения, а также конструктивные особенности каркаса.

Конфигурация и результаты расчета сплошного фундамента

После того как будет выполнен расчет материалов на фундамент, калькулятор сможет предоставить следующую информацию :

объем необходимого бетонного раствора;
метраж стержней (м) и общую массу арматуры (кг);
сортамент арматуры для каркаса;
величину нагрузки на грунт;
потребность в древесине для изготовления опалубки.

По результатам онлайн-калькулирования можно также получить информацию о размерах пространственного арматурного каркаса.

Расчет ленточного фундамента под дом – калькулятор

Для определения объема бетонного состава и расчета потребности в материалах важно учитывать следующие моменты :

длину основы, которая должна соответствовать периметру здания;
ширину ленты, которая должна превышать толщину стен на 10–15 см;
уровень заглубления в почву, соответствующий характеристике грунта.

Расчет ленточного фундамента

Перемножив указанные значения, получим объем фундаментной ленты, соответствующий кубатуре бетона. Зная массу кубометра железобетона, равную 2,4–2,5 т, несложно получить вес основания. Для этого необходимо умножить общую кубатуру на вес одного кубометра основы. При выполнении расчетов вручную, присутствует небольшая погрешность, составляющая 6–8%. Важно точно выполнить расчет раствора на фундамент. Калькулятор, которым можно воспользоваться в онлайн-режиме, предоставляет такую возможность.

Как рассчитать материалы на фундамент столбчатого типа

При строительстве столбчатой основы необходимо правильно выполнить расчет фундамента для дома.

Калькулятор, выполняющий расчет онлайн, обрабатывает следующие данные :

количество опорных колонн;
диаметр и высоту свай;
размеры находящейся в грунте расширенной части опоры;
габариты ростверка;
конфигурацию ростверковой конструкции;
марку используемой бетонной смеси.

Используя имеющуюся информацию о конструктивных особенностях и размерах свайного основания можно произвести вычисления в ручном режиме. Для этого необходимо определить объем одной опоры и умножить полученное значение на общее количество свай. Объем ростверка рассчитывается аналогично ленточной основе. Сложив объем опор с объемом ростверка, получим общий объем свайной конструкции. Теперь рассчитать количество бетона не составляет труда.

Калькулятор бетона на фундамент в виде монолитной плиты

Расчет материалов для плитного фундамента

Планируя забетонировать монолитную плиту, застройщики сталкиваются с проблемой, как рассчитать количество бетона на фундамент.

Калькулятор позволяет быстро определить расход бетонной смеси после введения в соответствующие графы программы следующих параметров :

длины плитной основы;
ширины фундаментной плиты;
высоты железобетонной базы.

Выполняя вычисления вручную, можно пренебречь объемом, который занимает арматурный каркас. Необходимо просто перемножить размеры конструкции и получить ее объем, который примерно соответствует потребности в бетонном составе. Для получения точных значений необходимо использовать программные методы.

Расчет материалов для фундамента (калькулятор) – определяем потребность в цементе

При подготовке бетонного раствора в качестве вяжущего вещества используется цемент различных марок. От характеристик и количества вводимого в бетонную смесь портландцемента зависит прочность, надежность и срок эксплуатации строительных конструкций. Выполняя расчет материала на фундамент, калькулятор, представляющий собой специальную программу, обрабатывает комплекс исходных данных и предоставляет информацию о потребности в цементе для фундаментного основания.

Калькулятор материалов для монолитной фундаментной плиты

Используя справочные данные, можно самостоятельно определить количество цемента для приготовления бетонного раствора. Важно учитывать пропорцию, в соответствии с которой, смешивается песок, цемент и щебенка. Это соотношение составляет 3:1:5. Бетонный раствор формируется из 9 частей, одну из которых составляет портландцемент.

На основании этого соотношения определяется количество различных марок цемента на один куб бетона :

М100 используется в количестве 160–200 кг;
М150 необходимо 200–220 кг;
М200 добавляется по 240–280 кг;
М250 вводится по 300–330 кг.

С возрастанием марки портландцемента увеличивается его количество в кубометре бетонного состава и составляет :

М300 – 320–380 кг;
М400 – 400–420 кг;
М500 – 510–530 кг.

Эта информация позволяет самостоятельно определить потребность в цементе с высокой степенью точности. Существует и специальная программа в режиме онлайн, которая оперативно выполнит вычисления после введения требуемого объема готовой бетонной смеси, марки бетона и вида используемого цемента.

Расчет фундамента на дом – калькулятор затрат

Как рассчитать фундамент дома самому

Определившись с методикой расчета количества бетонного раствора и применяемого для его изготовления портландцемента, можно приступать к определению общего уровня затрат на возведение фундаментной основы.

Общий объем расходов включает затраты на приобретение следующих материалов :

речного или карьерного песка средней крупности;
портландцемента необходимой марки;
среднефракционной щебенки.

Необходимо также учесть расходы на покупку :

стальной арматуры, предназначенной для изготовления каркаса;
досок, фанерных щитов или металла для сборки опалубки;
вязальной проволоки, используемой для соединения стальных стержней;
метизов, используемых для сборки опалубочной конструкции.

Важным элементом калькуляции являются транспортные расходы, связанные с доставкой на стройплощадку необходимых материалов.

Вывод

Калькулирование статей расходов при сооружении фундаментной основы позволяет точно определить общий объем затрат. Можно использовать готовые программные продукты или произвести вычисления своими силами. Важно овладеть методикой, обеспечивающей верный результат. Своевременное планирование бюджета позволит равномерно распределить денежные средства и обеспечить их рациональное использование.
