Как закручивать винтовые сваи вручную. Установка винтовых свай вручную

Винтовые сваи используются при строительстве свайного фундамента – одного из самых распространенных типов основания, используемого преимущественно на болотистом или песчаном грунте. Сама свая представляет собой трубу с толстыми стенками и наконечником, выполненным в форме винтовой лопасти. С помощью этого наконечника сваю завинчивают в почву. Ко второму концу приваривают оголовок, на котором и будет фиксироваться будущая постройка.

Длина и диаметр винтовых свай могут быть разными и зависят не только от веса конструкции, но и от глубины закладки основания.

Содержание статьи:

Конструктивные особенности

Прочность свайного фундамента достигается благодаря тому, что лопасть, прекратив вращение, надежно фиксирует сваю в почве и препятствует ее выталкиванию наружу.

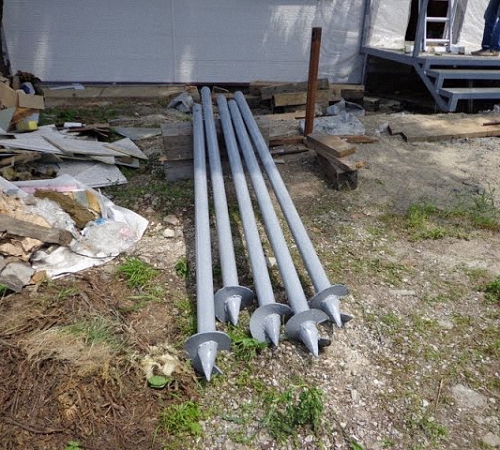

Винтовые сваи

Простота установки позволяет обходиться при монтаже без тяжелой подъемной техники и помощи специалистов. Но стоит помнить, что прочность конструкции зависит как от соблюдения технологии установки, так и от качества свай. На последнее, в свою очередь, влияет преимущественно форма лопасти.

Обратите внимание! Опытные строители знают, что у хорошего наконечника лопасть должна быть несколько ассиметричной, благодаря чему вхождение в грунт происходит максимально плавно. Если же при ввинчивании появляются трудности, не связанные с особенностями почвы, то в будущем могут возникнуть самые неожиданные последствия – вплоть до разрушения фундамента.

Достоинства винтовых свай

При ввинчивании грунт уплотняется и, соответственно, повышается его несущая способность, что особенно актуально в болотистой местности.
После демонтажа старого здания сваи можно использовать повторно.
Особая конструкция винтовых фундаментов делает их невосприимчивыми к морозному пучению.
Для строительства не требуется никакой корректировки рельефа. В результате время проведения земельных работ заметно сокращается.
Возведение свайного основания обходится на 70% дешевле, чем плитного или ленточного.
Сваи можно устанавливать собственноручно, без привлечения спецтехники.
Монтаж фундамента занимает всего два дня, притом вне зависимости от погоды или времени года. Строительство дома можно начинать непосредственно по окончании монтажа.

Обратите внимание! Винтовые сваи невозможно вкрутить лишь в скальные породы. Это, пожалуй, единственное ограничение.

Винтовые сваи своими руками

Вначале отметим, что любая свая состоит из трех основных элементов:

несущей основы (трубы ø8,5 см и больше);
лопасти, наваренной на острый наконечник;
оголовка для крепления обвязки.

Безусловно, такую конструкцию можно сделать самостоятельно. Для этого нужно следовать простой инструкции.

Шаг 1. Для изготовления сваи потребуется металлическая труба соответствующего диаметра. Сам наконечник может быть монолитным либо изготовленным следующим образом: конец трубы нарезается по лекалу на участки требуемого размера, после чего они свариваются в конус, а сварочные швы рихтуются.

Шаг 2. Винт изготавливается из отработанного диска. Есть и другой вариант – вырезать по заранее приготовленному шаблону новый винт из листовой стали толщиной 6 мм.

Наконечник винтовой сваи

Внешний диаметр винта зависит от особенностей грунта – чем глубже будет ввинчена свая, тем он меньше.

Шаг 3. Головка винта зажимается в тиски и растягивается, после чего приваривается к свае и красится (либо обрабатывается антикоррозийным средством).

Шаг 4. Также потребуется оголовок, необходимый для крепления швеллеров.

Обратите внимание! Ширина лопасти должна превышать наружный диаметр трубы минимум на 3 см!

Выполнение расчетов

Для этого нужно пригласить геодезиста, который выполнит анализ почвы и сделает письменный вывод о ее несущей способности. Это будет стоить достаточно дорого, но если планируется строительство дома для постоянного проживания, то потратиться придется.

Если речь идет о небольшом частном домике, то примерный расчет свай можно произвести и без помощи специалистов. Придется учитывать массу факторов, таких как:

вес крыши и строительных конструкций;
вес термо- и гидроизоляции, кровельного покрытия;
вес чердачного перекрытия и проч.

Обратите внимание! В качестве примера берется бревенчатый размером в 6х6 м, выполненный из бревен ø20 см. Средний вес такого дома с учетом всех нагрузок составит примерно 50 000 кг.

Рассчитать количество винтовых свай для такого дома достаточно просто. Нужно зайти на сайт производителя (при условии, что используются именно заводские сваи) и посмотреть несущую нагрузку, на которую рассчитаны конкретные изделия. Для сваи среднего размера с диаметром лопасти 30 см эта нагрузка составляет примерно 3500 кг. Выходит, что для дома с весом в 5 т потребуется 14 штук. Если количество свай неудобно с конструктивной точки зрения, то его можно увеличить, но только в большую сторону.

Теперь несколько слов о высоте свай. Подземная их часть ввинчивается ниже уровня промерзания грунта, в то время как высота надземной подбирается исходя из рельефных особенностей (в среднем она составляет 0,5 м).

Как вкрутить винтовые сваи самостоятельно?

Процесс монтажа всегда начинается с подготовки всего необходимого. В данном случае потребуются:

оголовки 25х25 см;
водяной уровень;
рулетка;
небольшие колья для разметки;
магнитный уровень;
лопата;
маркер (обязательно белого цвета);
пара рычагов (двухметровых труб, которые будут надеваться на железный лом);
резервуар для приготовления бетонного раствора;
болгарка;
цемент;
антикоррозийное покрытие;
вода;
песок;
дизельный генератор (если еще не подведено электричество);
сварочный аппарат;
помощники (минимум три человека).

Технология монтажа

Особенности конструкции винтовых свай

Шаг 1. Вначале выполняется разметка периметра. Исходя из геологических и топографических данных, составляется чертеж, в котором будет указано точное количество свай. Изделия нужно равномерно распределить по периметру, при этом расстояние между ними не должно превышать 3 м. Если оно будет большим, то основание дома не обретет требуемой несущей способности и, следовательно, начнет провисать обвязочный брус.

Образец установки в мягкий глиняный, торфяной или водный грунт

а² + b ² = с²

Если представить, что диагональ разделит периметр на два прямоугольных треугольника, то а и b – это катеты каждой из двух фигур, а с – гипотенуза (диагональ).

После измерения диагоналей по четырем углам устанавливаются небольшие колышки.

После измерения диагоналей по четырем углам устанавливаются небольшие колышки

Шаг 3. Сооружение свайного поля начинается с завинчивания угловых свай – они будут своего рода ориентирами для разметки. Перед ввинчиванием выкапывается небольшой приямок глубиной в 50-70 см в заранее отмеченном месте. Как уже говорилось, каждая свая должна углубиться ниже уровня промерзания почвы – так она не будет выдавливаться под действием морозного пучения. Более того, нужно все время проверять горизонтальность свай при помощи отвеса или уровня.

Обратите внимание! Большой несущей способности можно достигнуть лишь при упоре в мощный слой почвы, поэтому сваю завинчивают до упора. Пока она прокручивается, ее нужно углублять. Только когда свая полностью остановится, она считается качественно завинченной.

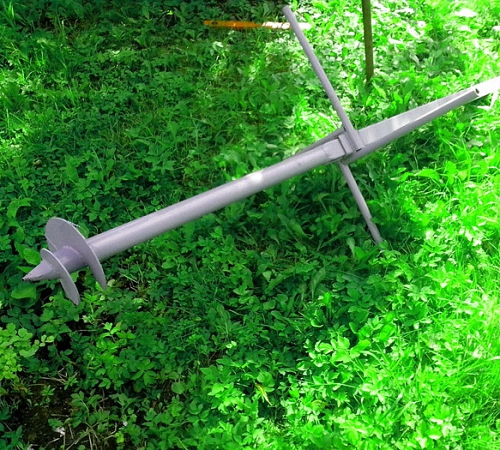

Ввинчивание свай

Сама процедура ввинчивания выглядит так: в техническое отверстие устанавливается рычаг – лом или стальная труба соответствующего диаметра, далее на рычаг надеваются две трубы побольше. К свае крепится магнитный уровень для контроля вертикальности, угол наклона при этом должен быть не больше 2ᵒ. Если этого не сделать, то нагрузка распределится неравномерно и сама свая, следовательно, деформируется.

Шаг 4. Все остальные сваи вкручиваются по выполненной ранее разметке.

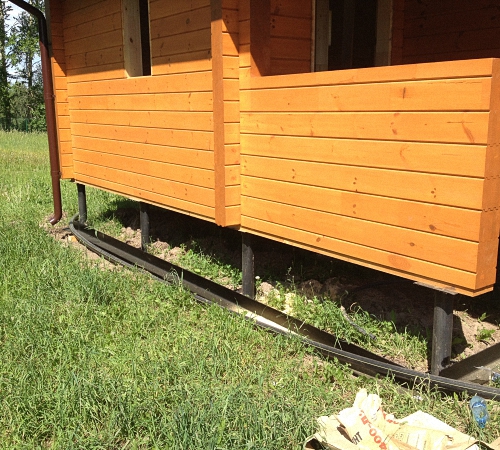

Монтаж винтовых свай

Шаг 6. После обрезки сваи бетонируются – это защитит от коррозии их внутреннюю поверхность. Для приготовления раствора используется цемент марки M-150.

Шаг 7. Финальный этап работы – это приваривание оголовков. Их одевают на сваи, приваривают и тщательно зачищают шов. Затем наносится антикоррозийное вещество.

К оголовкам фиксируются связующие для обвязки будущего дома.

Ниже приведены особенности конструкции свай и дельные советы по установке.

Для изготовления наконечника лучше использовать сталь «двадцатой» или «двадцать пятой» марки.
Все сварочные швы нужно покрыть средством для защиты от коррозии.
Чем больше винт, тем больше сложностей с изготовлением лопасти (слишком широкий диск крайне сложно разогнуть).
При ввинчивании сваи с двумя лопастями обе нужно углубить ниже линии промерзания почвы. Если этого не сделать, то почва, подверженная морозному пучению, начнет воздействовать на верхнюю лопасть (ту, что осталась выше уровня промерзания) и рано или поздно разрушит ее.
Если свая по тем или иным причинам ушла в сторону, то ее лучше срезать и ввинтить рядом новую. Продолжать углубление нежелательно, т. к. свая при эксплуатации будет проседать.
При бетонировании сваи раствор должен целиком заполнять трубу. Этому следует уделить особое внимание.

Выводы

Разобравшись со всеми нюансами установки, закрутить винтовые сваи будет достаточно просто. Нужно всего лишь пригласить несколько друзей, дождаться подходящего солнечного дня и соорудить надежное и прочное основание.

При использовании СВФ фундаментов неизбежно требуется закручивание винтовых свай для изготовления свайного поля. Существует несколько вариантов погружения СВС в грунт – ручной, механизированный, использование спецтехники. Выбор зависит от бюджета, наличия свободного времени у индивидуального застройщика. В первом случае используют ручную силу рабочих, во втором варианте тело сваи вращает дрель или электродвигатель через редуктор, в последнем арендуется мобильная установка или малогабаритная спецтехника.

В отличие от столбчатых оснований, сваи погружаются до пластов с достаточной несущей способностью. Поэтому рекомендуется постоянный контроль усилия затяжки после прохождения отметки промерзания. Удобнее всего контролировать крутящий момент при завинчивании руками. Приспособление для дрели (мультипликатор) имеет передаточное число 1/60, определить усилие затяжки гораздо сложнее. Поэтому ручную технологию рекомендуют профессионалы, хотя рабочим и приходится проходить по нескольку километров вокруг каждой СВС.

Ручные приспособления

Простейшее приспособление для вращения СВС – два рычага, закрепленные в верхней части тела СВС в отверстиях или приваренных хомутах. Технология имеет вид:

бурение лидер-скважин – приямки глубиной 0,5 м, диаметром на 10 см меньше лопастей сваи;
позиционирование – установка СВС по вертикали в направляющую лунку, зацепление рычагов;
погружение – вращение рычагами сваи двумя специалистами, контроль вертикали (пузырьковый уровень с магнитной подошвой) третьим мастером.

Основным преимуществом метода является возможность закрутить сваю самому, сэкономив бюджет строительства. Завинчивание мускульной силой не требует дополнительных приборов для определения резко увеличившегося момента. Поэтому СВС не останется в рыхлом пласте не обладающем несущей способностью.

Электромеханические устройства с редуктором

Для погружения СВС вручную необходимы три человека – постоянно останавливаться для контроля вертикали – значит, неоправданно увеличить время строительства. В отсутствие помощников изготовить свайное поле самостоятельно поможет приспособление в комплекте с мощной дрелью.

Для обслуживания грузовиков промышленность выпускает мультипликаторы. Для СВС понадобятся модификации с передаточным числом 1/56 – 1/70, имеющие конструкцию:

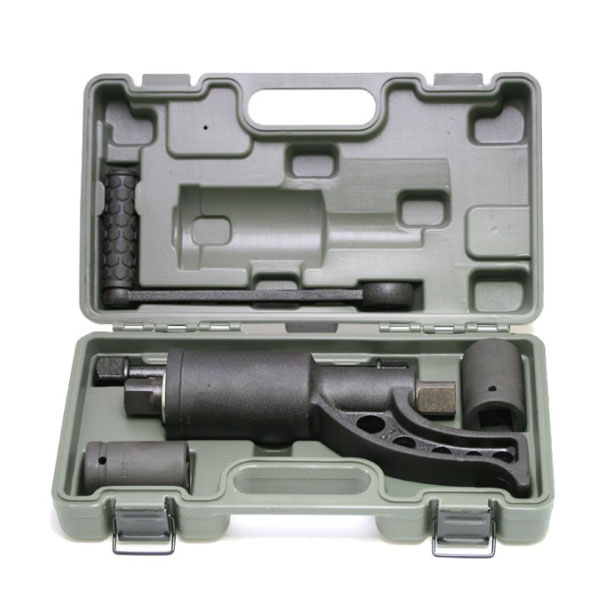

Мультипликатор для обслуживания грузовиков.

редуктор (мультипликатор) – планетарная передача, преобразующая быстрое вращение патрона дрели в медленное мощное кручение сваи;
корпус с упором – на него надевается компенсирующий рычаг, обеспечивающий пространственную неподвижность устройства;
головки – четырехгранник/шестигранник двух размеров;
рукоятка – аналог мясорубки.

Технология работы этим инструментом следующая:

на лежащую сваю монтируется оголовок с фланцем;
к нему крепится адаптер (ответный фланец с четырехгранником);

в четырехгранное отверстие адаптера вставляется редуктор;

венчает конструкцию дрель, которую можно соединить с редуктором, зажав в патрон болт с головкой подходящего размера.

После чего СВС вручную позиционируется в лунке, на упор надевается труба, которую необходимо закрепить в земле (колышек или ранее вкрученная свая). Дрель включается в сеть, редуктор вращает конструкцию, оператору остается подправлять отклонения вертикали.

Некоторые модели мультипликаторов имеют излишне длинный рычаг на корпусе, упирающийся в оголовок при установке. В этом случае его можно срезать УШМ с оснасткой по металлу.

Отрезать примерно по красной линии.

Гайковерт стоит в пределах 2,5 – 3 тысяч рублей, может пригодиться в хозяйстве для обслуживания станков, грузовиков. Поэтому бюджет строительства несколько снижается. Усилитель крутящего момента уложен вместе с оголовками и рукояткой в полимерный чемоданчик, удобен в транспортировке.

Адаптер для свай без оголовка изготавливается в течение получаса:

пластина приваривается к куску трубы – вставляется в сваю либо надевается сверху;
с обратной стороны наваривается головка – входящая в комплект мультипликатора;
сбоку к трубе приваривается рукоятка – гладкая или рифленая арматура.Рукоятка необходима для переноски, установки адаптера, труба фиксируется на свае болтом через сквозное отверстие.

Другим вариантом механизации строительства СВФ являются готовые электромашины от различных производителей, например R205, обладающая характеристиками:

привод – электродрель 2 кВт;
обороты – 3 – 4,7 ежеминутно на первой, второй скорости, соответственно;
момент кручения – 3,4 – 5,2 кНм на второй, первой скорости, соответственно.

Производитель улучшил конструкцию двумя рычагами, на которые надеваются трубы компенсаторов для корректировки вертикали, предотвращения прокручивания оборудования в противоположную сторону. Существует три модификации R205 весом 38 – 45 кг. Над редуктором закреплена рамная конструкция для позиционирования инструмента на свае.

Электромашина транспортируется вручную, имеет слишком большой вес для установки сваи с надетым на нее приспособлением. Поэтому застройщику понадобится помощь напарника. Опционально к машине прилагается адаптер, представляющий собой трубу с наконечником для крепления на валу редуктора. Трубная часть приспособления входит в тело сваи либо надевается на него, фиксируется от проворачивания в совмещенные отверстия воротком.

Вкручивание свай спецтехникой

На начальном этапе распространения СВС для погружения их в землю использовались исключительно крупногабаритные механизмы или автокраны с подвесными вращателями. Эти приспособления имеют мощный редуктор, но не обеспечивают вертикальное позиционирование на начальном этапе, когда лопасти еще не заглублены.

В малогабаритной спецтехнике, появившейся позже, проблема была решена «центрователем», который даже при установке на мотобур показывает минимальное отклонение вертикали. Устройство снабжено 4 поднимающими, 4 прижимными домкратами, удерживающими раму в горизонтальном положении, центрователь не позволяет СВС сместиться в сторону относительно рамы.

Наиболее востребована следующая спецтехника для погружения свай вращением:

Торнадо – мобильная установка, перевозится в прицепе, на Газели, сборка занимает полчаса, демонтаж производится чуть быстрее, электропривод можно запитать от 5,5 кВт генератора или от 380 В сети.
МГБ-50П – самоходная буровая установка на полноприводном шасси, работает с диаметрами в пределах 159 мм, длиной СВС в пределах 9 м (лопасть максимум 55 см)
МЗС 219 – длина сваи без наращивания 5,8 м максимум, диаметр в пределах 40 см, имеет реверс, актуальный при пробном вкручивании, заменяющем полноценные геологические изыскания, работает на грунтах IV категории промерзания.
Электросваеверты мобильного типа выпускают Krinner, Aichi, Айрон, Вихрь, Умелец.
Агрегаты Кабестан оснащены мотоприводом, реактивными рычагами, гидровращателями. Максимальный диаметр, который могут закрутить эти машины, ограничен 219 мм.

Таким образом, аренда спецтехники экономически оправдана при изготовлении свайного поля в прибрежной зоне для нависающих над водой сооружений, при перепаде высот больше 20 градусов. Если домашний мастер имеет в арсенале мощную дрель, проще докупить двухскоростной гайковерт с подшипником за 3 – 5 тысяч рублей и смонтировать СВФ своими силами на любом ландшафте.

Вкручивание вручную является бюджетным вариантом, рекомендовано специалистами для качественного контроля усилия затяжки. Электромашина R250 комплектуется дрелью, имеет мощный редуктор, обладает неподъемным для индивидуального застройщика бюджетом. Этот вариант больше подходит для бригад, оказывающих услуги по строительству СВФ населению.

Установка винтовых свай позволяет соорудить массивный и прочный фундамент за достаточно быстрое время. Сваи под фундамент для дома лучше не изготавливать самостоятельно, а приобрести в специализированных фирм. Так как на эти элементы возлагается высочайшая нагрузка и от их качества напрямую зависит срок службы дома. Сваи под небольшую хозпостройку или под ограждение вполне реально изготовить самостоятельно. О том как это сделать узнаем далее.

Винтовые сваи своими руками: особенности и преимущества

Винтовые сваи представляют собой стальную трубу, на конечной части которой приварена лопасть. То есть, этот элемент чем то схож с буром. Главным функциональным элементом сваи является наконечник винтового типа, лопасть которого с одной стороны выполняет опорную функцию, а с другой передает нагрузку. Кроме того, винтовая часть выполняет функцию анкера, который удерживает сваю в грунте.

В процессе строительства легких деревянных сооружений, довольно часто возникает проблема пучения почвы, вследствие которой фундамент разрушается. Для предотвращения этого неприятного явления, сваи устанавливают ниже глубины промерзания грунта. Таким образом, удается предотвратить воздействие силы пучения на фундамент.

Винтовые сваи позволяют соорудить быстрый, качественный, экономичный вариант фундамента. Существует несколько размеров свай, которые подбираются исходя из размеров и материала строительства сооружений.

Среди преимуществ использования винтовых свай в частном домостроении выделим:

свайный фундамент возводится как зимой, так и летом или осенью или весной;
быстроту возведения постройки, фундамент устанавливается за несколько дней, работы по возведению строения продолжаются сразу же после изготовления фундамента;
отсутствие необходимости в выравнивании участка под строительство дома;
свайный фундамент подходит для любого рода почвы со сложной рельефной структурой.

Однако, фундамент на винтовых сваях имеет и определенные недостатки. Прежде всего, сваи подвергаются коррозии, вследствие чего разрушаются. Срок службы такого фундамента ниже, чем у бетонного. Кроме того, некачественная обработка материала, неправильная технология изготовления свай также отрицательно сказывается на длительности их эксплуатации. Использовать сваи при строительстве дома рекомендуется лишь в том случае, если материал сертифицирован и имеет ряд документов, подтверждающих его качество.

Снижением длительности эксплуатации винтовых свай выступают такие факторы:

наличие вблизи дома электростанций;
использование сваи в качестве заземления;
длительное пучение почвы и наличие подземных вод рядом со сваей;
наличие железнодорожного пути рядом с домом.

Таким образом, если вы хотите выбрать свайный тип фундамента для сооружения дома, учтите все преимущества и недостатки свай в эксплуатации.

Винтовые сваи своими руками видео и разновидности

В соотношении с составом винтовых свай они бывают сварными и литыми. Первый вариант - более экономичный имеют форму трубы, на которой приварен заостренный наконечник. Данные сваи не способны выдерживать большую нагрузку и используются для возведения беседок, хозяйственных построек. Сварные швы на сваях поддаются быстрой коррозии, а некачественное их выполнение приводит к полному разрушению сваи. При неточном приваривании лопасти, в процесс ввинчивания свая устанавливается в землю неровно. Кроме того, возникают проблемы при вкручивании сваи в каменную почву или в крупные корни.

Это приводит в дальнейшем к неравномерному оседанию дома и аварийному его положению. Поэтому, выбирая сваи для фундамента, особое внимание следует уделить качеству сварных соединений на сваях.

Свая, наконечник у которой имеет литую форму, более надежная, но и более дорогостоящая. Для изготовления таких свай используется метод литья и вакуумная сфера. Такие наконечники отличаются высокой точностью установки. Стоимость таких свай на четверть выше, чем свай со сварным соединением. Литые наконечники поддаются также качественной антикоррозийной обработке и рекомендуются к применению при сооружении массивных зданий.

Сваи винтовые для фундамента своими руками видео:

Длительность эксплуатации фундамента с литым наконечником составляет около ста лет. Однако, покупая такие сваи следует также проявлять особую внимательность, чтобы не попасться на подделку. Качество наконечника определяется точностью выполнения заводских технологий. Например, после сооружения сваи она, в обязательном порядке поддается термической обработке.

Сваи винтовые для фундамента своими руками - технология изготовления

Винтовая свая имеет вид пустотелой трубы, одна часть которой в виде острого наконечника имеет режущую часть. В процессе установки сваи в грунт, режущая часть позволяет свае двигаться вглубь. Таким образом, удается надежно зафиксировать сваю в грунте.

Конструктивное строение сваи позволяет устанавливать их самостоятельно, без привлечения дополнительной спецтехники. Однако, срок использования фундамента напрямую зависит от качества материала, из которых сооружены сваи.

Перед началом изготовления винтовых свай, определите их структуру, в составе которой имеются три основных части:

несущий элемент - имеет форму трубы, минимальный диаметром в 9 см;
винтовая часть - обеспечивает ввинчивание сваи;
верхняя часть, на которой фиксируется брус.

Для изготовления сваи используется труба с определенным диаметром. При наличии нелитого наконечника, для изготовления трубы необходимо использовать несколько секторов, соединенных между собой сварочным аппаратом. Для устранения швов выполняется рихтование материала.

С помощью обработанных дисков выполняется изготовления винтовой части. От глубины заложения сваи зависит размер винтовой части. Далее, используя тиски, заготовка зажимается в определенном положении и растягивается до нужного размера. После ее фиксации на поверхности сваи производится покрытие элемента антикоррозийным раствором или краской.

На верхнюю часть сваи устанавливается деталь в виде оголовка. Именно на нем будет фиксировать швеллер или балка. Ширина лопастей сваи больше диаметра трубы минимум на 3 см.

Винтовые сваи монтаж своими руками видео:

Особенности установки винтовых свай своими руками

В процессе работы над установкой винтовых свай потребуется наличие:

арматуры, с помощью которой выполняется разметка;
болгарки;
рычагов;
сварочного аппарата;
обычного уровня;
бетонного раствора.

Изначально следует выполнить ряд подготовительных работ по монтажу фундаментой части. На данном этапе происходит составление чертежей, выполнение расчетов, определение длины и размеров свай. Для этого, необходимо изучить геологические особенности почвы, в соотношении с ними определяется глубина заложения свай, количество свай для определенного здания и т.д.

Для удобства использования плана, его следует разделить на несколько частей, которые облегчают контроль места установки каждой сваи. Изготавливать свайное поле необходимо с установки свай, которые устанавливают по углам прямоугольника. На угловых частях участка устанавливается арматура. Учтите ширину по которой выполняется обвязка. При этом, монтаж свай обязательно выполняется по центральной части.

Для соединения арматуры или колышек используется сильно натянутая веревка. В местах пересечения веревки определяются точки установки свай. Монтаж арматуры выполняется в соотношении с точками бурения. Измерьте диагональные участки, которые получаются при пересечении. сваи должны быть установлены на одинаковом друг от друга расстоянии.

Использование будра для проведения работ возможно, однако его диаметр должен быть больше диаметра трубы на несколько сантиметров. Начинать монтажные работы следует с угловых участков. Интервал между сваями должен быть одинаковым. На сваю монтируется уровень магнитного типа, который предотвращает ее уход в вертикальном положении. От плотности свайного поля напрямую зависит качество изготавливаемого фундамента.

Монтажные работы - как закрутить винтовые сваи своими руками

Для ввинчивания свай используют трубы, которые выполняют функцию рычагов. Во внутрь трубы устанавливается лом, с его помощью ввинчивается труба. Учтите, что данный процесс требует особых физических усилий, поэтому для его выполнения потребуется минимум два человека.

Существует два способа монтажа винтовых свай своими руками. Первый подразумевает использования бура, а второй основывается на монтаже сваи без буровой установки. В процессе самостоятельного ввинчивания сваи без бура, происходит уплотнение почвы под ней и свая надежно закрепляется в определенном положении.

Таким образом, через уплотненную почву не проникает влага и она хорошо удерживает сваю. Для выравнивания сваи также используют подручные средства в виде распорок или лома. Для устранения небольших отклонений используется винтовой домкрат.

Далее монтируется общий каркас. Для этих целей потребуется наличие лазерного уровня. В соотношении с данным измерительным прибором выполняется обрезка свай и готовится бетонный раствор для заливки во внутрь труб. Далее производится монтаж оголовников, зачистка швов. На оголовники монтируется элемент для выполнения общей связки, которая увеличивает жесткость и стойкость конструкционных элементов.

Дом винтовых сваях своими руками соорудить достаточно сложно. Однако, предлагаем ознакомиться с общими рекомендациями, которые значительно упростят этот процесс:

для изготовления стальных наконечников используйте металл марки 25, при этом используйте холодную сварку;
с увеличением величины диаметра винтов, увеличивается сложность изготовления лопастей, так как для того, чтобы разогнуть стальные диски, необходимо приложить определенные физические усилия;
если свая установлена в почву неровно и ушла в сторону, то для исправления ситуации, достаточно срезать ее верхнюю часть и установить рядом другую сваю, вытаскивать сваю не нужно, так как разрыхленная ранее почва не будет надежно ее удерживать;
следите за тем, чтобы раствор полностью заполнил трубы, данный процесс необходимо выполнять с особой тщательностью;
при наличии двух лопастей на поверхности сваи следует установить их ниже величины промерзания почвы, в противном случае, свая будет подвержена силам пучения;
все сварочные составляющие должны быть покрыты антикоррозийным составом.

Процесс установки свай отличается простотой, однако, качественно установленные сваи получаются лишь в том случае, если тщательно выполнять технологию монтажных работ.

Среди основных конструкционных элементов сваи отметим стволовую часть, режущего элемента и конусообразного наконечника. Если постройка выполняется из дерева, то еще одной частью сваи выступает оголовок.

Самостоятельное изготовление свай - довольно сложный процесс от качества выполнения которого напрямую зависит срок службы здания, под которым заложены сваи. Полученные сваи определяются качеством стали и сварных швов, с помощью которых были соединены элементы между собой.

Хорошо изготовленная свая легко ввинчивается во внутрь почвы, имеет высокую стойкость перед механическими нагрузками и с легкостью справляется с возложенными на нее функциями.

Для самостоятельного сооружения свай винтового типа потребуется наличие:

трубы, выполненной из качественной стали диаметром, который рассчитывается заранее и зависит от давления на фундамент;
стальных листов для изготовления лопастей, винтового участка и т.д.

Основные технические показатели винтовой сваи - это длина трубы и размер лопасти. Для того, чтобы соорудить стволовую часть сваи необходимо на конце ранее подготовленной трубы болгаркой вырезать треугольники, а с помощью кувалды нужно сформировать конусы на них. Для изготовления винтовой части используют специальные заготовки, имеющие литой наконечник. С помощью монтировки заготовка растягивается в виде спирали, далее соединяется с трубой сварочным аппаратом. Следите за качеством сварных соединений, после сооружения сваи они обрабатываются специальным раствором.

Самодельные сваи используют для возведения небольших хозяйственных построек, гаражей, беседок и других строений. Для возведения дома на винтово-свайном фундаменте, рекомендуется использовать покупные варианты свай.

Установка винтовых свай своими руками видео:

Что потребуется для работы?
Этап 2: завинчивание свай
Шаг 3: бетонирование свай и приваривание оголовков
- Полезные советы
- Подведение итогов

Построить фундамент можно с применением различных способов. Особенно популярен тот, который предусматривает использование винтовых свай. Благодаря их применению можно создать основание для дома всего за несколько дней. При этом готовый фундамент получится прочным, надежным и долговечным. Но далеко не все знают, каким образом необходимо вкручивать винтовые сваи. Ведь здесь нужно использовать особый подход, чтобы достичь отличного результата. Инструкция по проведению такой работы подробно представлена ниже. Благодаря ей вы сможете выполнить такой процесс своими руками.

Особенности винтовых свай фундамента.

Что потребуется для работы?

Прежде чем начать работу по вкручиванию винтовых свай, необходимо подготовить заранее все материалы и инструменты, которые потребуются в ходе ее проведения. Их список выглядит следующим образом:

лопата;
рулетка;
колышки;
оголовки (250*250 мм);
магнитный уровень;
нивелир;
белый маркер по металлу;
металлический лом;
сварочный аппарат;
два рычага (длинные трубы, на которые надет металлический лом);
болгарка с дисками по металлу;
генератор;
винтовые сваи;
песок;
цемент;
вода;
емкость, предназначена для замешивания раствора;
антикоррозийное средство.

Кроме того, вам нужно будет подготовить план будущего фундамента и пригласить несколько человек, которые будут вам помогать вкручивать винтовые сваи.

Этап 1: проведение подготовительных работ

Схема залегания сваи.

Начинать необходимо с разметки так называемого свайного поля. Сделать это требуется для того, чтобы правильно распределить площадь. Нужно ставить метки из расчета, что сваи должны вкручиваться на расстоянии не более 3 метров друг от друга. Если данное правило не будет соблюдено, то тогда фундамент не успеет набрать требуемую несущую способность. Кроме того, из-за этого может произойти сильное провисание обвязанного бруса.

Разметку необходимо осуществлять следующем образом. Сначала измеряются диагонали, потом выставляются в 4-х углах колышки по периметру основания дома. Чтобы сделать это максимально точно, рекомендуется выставить в первую очередь два крайних колышка по одной линии. После чего при помощи калькулятора высчитывается диагональ. Затем ставится третий колышек, а последний выставляется при помощи рулетки, на которой отмечены линейные размеры.

Этап 2: завинчивание свай

Следует учесть, что завинчивать угловые винтовые сваи необходимо строго по центру бруса. А это значит, если размеры вашего будущего дома даны по краям, то потребуется вычесть половину от ширины бруса сначала с одной стороны, а потом с другой. Чтобы было проще понять методику расчета, вашему вниманию предлагается пример. Итак, размеры жилища по краям составляют 6*6 метров, при этом первый венец дома представлен брусом с сечением 150*150 мм, соответственно, угловые винтовые сваи понадобится завинчивать на расстоянии порядка 5,85-5,85 метров друг от друга.

На основе таких подсчетов сразу производятся разметки на грунте. После чего на каждой из них делается приямок. Его глубина не должна превышать 0,7 метров, иначе понадобится обвязка. При этом завинчивать сваи нужно будет уже гораздо глубже - как минимум на 1,7 метра. Тогда даже под действием морозного пучения не произойдет их выпирание из грунта.

Но следует учесть, что представленная глубина завинчивания свай является лишь условной. Их потребуется вгонять в грунт до тех пор, пока в нем не произойдет их полная остановка - это основное правило, которое обязательно необходимо соблюдать.

Устройство свайного фундамента.

Иначе фундамент не будет иметь высокой несущей способности.

Но каким образом необходимо правильно вкручивать винтовые сваи? Сначала нужно обратить внимание на технологическое отверстие. Оно находится на конце сваи, в него потребуется вставить лом, а затем на него с двух сторон надевается труба большого диаметра, она будет выступать в качестве рычага. Далее на ствол сваи фиксируется магнитный уровень. Следует отрегулировать после этого угол наклона. У винтовой сваи он не должен превышать двух градусов. Если не уделить внимание данному моменту, то тогда готовый фундамент будет распределять нагрузки неравномерно. Из-за этого произойдет деформация свай. В итоге потом придется ремонтировать основание жилища.

Когда свая будет вставлена в грунт, а рычаг на ней будет зафиксирован, необходимо начинать производить ее завинчивание. Это осуществляется посредством совершения круговых движений вокруг ее оси. Обычно за 1 оборот свая уходит на глубину около 200 мм. Когда она перестанет вращаться, значит, она уже полностью установлена, при этом считается, что она правильно заглублена. После этого понадобится выполнить обрезку свай по высоте. Проводить такую работу необходимо с использованием нивелира. Обрезку каждой сваи нужно осуществлять как минимум на 10 см, то есть на длину технологического отверстия, потому как оно не обладает несущей способностью.

Шаг 3: бетонирование свай и приваривание оголовков

Когда сваи вкручены и подрезаны по высоте, понадобится осуществить их бетонирование. Это требуется производить при помощи цемента. Его марка должна быть не ниже М150. Песок нужно брать без примесей. Используются данные ингредиенты в следующих пропорциях 1:3. При этом при их перемешивании нужно обязательно вводить понемногу воды. Консистенция должна получиться такой же, как у сметаны. Готовый раствор потребуется заливать внутрь свай. На каждую должно уйти около 0,02 куб.м цементно-песчаной смеси.

Осуществлять бетонирование необходимо для того, чтобы защитить сваи от коррозии изнутри. Поэтому так важно его провести, ведь это будет выступать гарантом долговечности готового фундамента.

Далее потребуется приварить оголовки. Они выступают в качестве усильной площадки, благодаря которой получится надежное основание. При этом оголовки позволят оперативно осуществлять дальнейший монтаж бруса, так как они имеют специальные отверстия для его крепления.

Оголовок надевается на сваю и приваривается. Сварной шов понадобится обязательно зачистить, а потом покрыть антикоррозионным средством. После чего можно начинать осуществлять обвязку и возведение дома, ведь фундаменту на винтовых сваях не требуется усадка.

Полезные советы

Чтобы монтаж винтовых свай прошел быстро и без непредвиденных ситуаций, следует руководствоваться этими рекомендациями:

Схема видов свайных фундаментов.

Перед тем как начинать создание такого фундамента, убедитесь в том, что рядом нет линий прокладки подземного трубопровода, кабеля или иных коммуникаций. Обычно о них свидетельствуют указатели, находящиеся рядом с участком.
Если в ходе выполнения работ вы заметили, что свая ушла в бок либо вовсе перестала вкручиваться, при этом глубина, равная 1500 мм, еще не достигнута, то нужно будет ее извлечь. Это говорит о том, что она уперлась в препятствие. Поэтому ее понадобится немного сместить, а потом вновь начать осуществлять вкручивание.
Производить разметку для ввинчивания свай необходимо с особой внимательностью и точностью. Допустимая погрешность здесь может составлять только 2 см.
Выполнять выравнивание сваи необходимо в первый момент, как только она зацепила грунт, потому что с каждым вкручиванием будет намного сложнее это осуществить.
Для рычагов можно использовать трубу длиной в 3 метра либо квадратную 50*50 см.
Если свая будет плохо входить в грунт, то потребуется обеспечить дополнительную нагрузку, давящую на нее. Она может быть создана вашими помощниками. Пусть они надавят на трубу, чтобы дать вертикальную нагрузку.
Для того чтобы работа проходила эффективнее, следует собрать для ее проведения группу из 5 человек. Один из них должен будет стоять на контроле, когда 4 человека будут производить вкручивание.
Если будет замечено, что место, в которое был поставлен лом, стало деформироваться, то это говорит о том, что свая уже достигла плотных слоев грунта. Поэтому работы на этом можно завершить.
Обязательно используйте для разметки колышки. Они помогут провести ее качественно и избежать ошибок.
Чтобы обрезка свай прошла оперативно, используйте не ножовку, а болгарку со специальными дисками. Осуществлять такую работу нужно по горизонтальному уровню. При этом рекомендуется, чтобы расстояние от земли было около 60 см.
Если вы желаете сэкономить на создании фундамента, то вместо оголовок используйте швеллер.

Как нельзя производить ввинчивание свай?

Для того чтобы не допустить ошибок при проведении такой ответственной и важной работы, следует знать, что запрещено в ходе нее выполнять:

осуществлять вывинчивание сваи, чтобы подогнать ее под уровень. Производится это путем ее плавного сдвига в грунте. В противном случае свая не сможет выдержать расчетной нагрузки, в итоге просядет в почву;
производить вкручивание под углом от оси, превышающим 1 градус;
делать создание углублений для свай более, чем на 500 мм;
производить их ввод в грунт на глубину менее, чем 1500 мм;
осуществлять удлинение винтовых свай, которые были криво закручены;
использовать некачественные изделия либо те, которые имеют сильные повреждения на покрытии.

Подведение итогов

Таким образом выполняется ввинчивание свай. Надо заметить, что это достаточно трудоемкий и сложный процесс, который полон нюансов. Тут необходимо учитывать даже незначительные детали, ведь от этого будет зависеть успех проведенной работы. Начинать выполнять ее необходимо только после того, как будут подготовлены все материалы и инструменты, а также собрана группа людей, так как в одиночку с таким процессом просто не справиться.

Обязательно в ходе его осуществления следуйте приведенной пошаговой инструкции и перечисленным советам. Они помогут вам завершить работу оперативно и выполнить все качественно. А значит, вы останетесь довольны результатом, ведь вам удастся создать качественное основание для своего жилища. Удачной постройки!

Винтовые сваи: как вкручивать своими руками?

Винтовые сваи: как вкручивать своими руками? Для выполнения этой работы необходимо ознакомиться с пошаговой инструкцией. Какие материалы для этого потребуются?

На начальном этапе сооружения свайно-винтовых фундаментов проводится ввинчивание свай в грунт до достижения несущих пластов, расположенных ниже границы промерзания. Возможен монтаж винтовых свай своими руками, при котором специализированный инструмент не требуется, а также механизированная установка посредством разного рода оборудования для . Рассмотрим распространенные способы начального строительства СВФ более подробно.

Ручной монтаж

Завинчивание винтовых свай вручную – простой и довольно эффективный способ установки. Можно сэкономить на спецтехнике и добиться сравнимых по качеству результатов. Ручная методика позволяет контролировать угол наклона стержня и величину крутящего момента, указывающего на плотность грунтового пласта, в который вклиниваются винтовые сваи.

Традиционным приспособлением для закручивания винтовой сваи своими руками является монтажный оголовок, размещаемый на верхнем торце. Для фиксации оголовка используются штыри, проходящие сквозь технологическое отверстие. К оголовку приваривается два хомута, в которые рабочие, непосредственно занятые вкручиванием, вставляют рычаги (подойдут обрезки толстостенной трубы). В принципе, это весь требующийся инструмент. Для более точного измерения угла наклона также можно использовать вертикальный уровень.

Последовательность ручного монтажа:

Предварительное бурение скважины на глубину 50 сантиментов. Ее диаметр должен быть на 10 сантиментов меньше, чем у лопастей, приваренных на винтовые сваи;
Вертикальное позиционирование, установка рычагов;
Непосредственно закручивание стержня. Два работника передают крутящий момент посредством рычагов, третий следит за углом наклона.

Ручной способ имеет свои ограничения: стержни могут быть закручены на глубину до 3 метров. К тому же для выполнения работы потребуется достаточно много пространства, что рабочие могли использовать длинные рычаги.

Способы механизации процесса закручивания

Если винтовые сваи обладают большой длиной и диаметром, потребуются механизированные приспособления для закручивания винтовых свай. Поскольку с их помощью работа выполняется намного быстрее, от ручного способа ввинчивания постепенно отказываются. Сейчас в продаже доступно специализированное устройство, предназначенное исключительно для работы с СВС. Однако, ввиду достаточно высокой стоимости данного оборудования, для начала рассмотрим самодельные приспособления, выполняющие те же задачи.

Для изготовления приспособления для завинчивания винтовых свай потребуются следующие узлы:

Мощная дрель (можно заменить мотобуром);
Редуктор с понижающим числом;
Два переходника, последовательно связывающие силовую установку, сваю и вывод редуктора;
Рычаг для поддержки.

В роли силовой установки можно использовать любой электрический инструмент с мощным двигателем (минимум 2 кВт). А также привод должен обладать функцией реверса. Роль редуктора может выполнять гайковерт со встроенным механизмом усиления крутящего момента. Подобные устройства используются при сортировании колес на грузовиках. Основной параметр, на который следует обращать внимание, при выборе редуктора – предельный крутящий момент. Как показала практика, чтобы закрутить стержень любого диаметра достаточно редуктора на 4,7 кНм.

Переходник между редуктором и силовой установкой можно создать из головки и болта соответствующих размеров. Болт устанавливается в патрон дрели, а головка фиксируется на редукторе. В качестве свайного переходника подойдет монтажный оголовок, надеваемый на сваю и оснащенный наконечником, совместимым по форме и размерам валом редуктора.

В процессе ввинчивания, наконечник может наткнуться на камень или другое препятствие. При ручном закручивании появившееся препятствие сразу даст о себе знать и можно будет предпринять действия по его устранению. Если винтовые сваи ввинчиваются посредством электродрели, явным признаком препятствия станет усилившийся шум работы привода. В таком случае необходимо незамедлительно отключить силовую установку, чтобы не возникли перегрузки.

Использование спецтехники

Первые специализированные машина для закручивания винтовых свай производились на платформе автокрана, оснащенной подвесным вращателем. Подобные установки обладали высокой мощностью и позволяли достаточно быстро выполнить монтажные работы. Однако они не комплектовались механизмом контроля вертикального положения, угол вхождения приходилось отслеживать вручную.

В современной технике для автоматического закручивания винтовых свай используются механизмы, фиксирующие малейшее отклонение от вертикального направления. Для удержания сваи в правильном положении применяются прижимные и подъемные домкраты.

Автоматические сваеверты комплектуются шасси с полным приводом либо устанавливаются в кузов грузовика. Для питания электродвигателя установки может использоваться генератор или он подключается к сети 380 V. Характеристики сваевертов существенно отличаются в зависимости от производителя. Если машина для закручивания винтовых свай берется в аренду, необходимо обращать внимание на такие параметры:

Мощность электрического привода. От данной характеристики зависит, какие винтовые сваи могут обслуживаться установкой;
Рекомендации производителя по максимальной длине и диаметру стержня.

До начала бурения следует изучить характеристики грунта, в частности глубину залегания плотных пластов. Владея данной информацией можно спланировать дальнейшие работы, подобрать инструмент;
Места установки стержней необходимо разметить заранее. Нагрузка от здания должна распределяться равномерно;
Непосредственно перед ввинчиванием в месте установки пробуривается скважина, выполняющая роль направляющей;
Высоту установленной сваи следует оставлять с небольшим запасом. Лишние сантиметры при выравнивании позже можно будет срезать.

Заключение

Использовать ли спецоборудование для вкручивания винтовых свай или применить ручной метод? Все зависит от бюджета, отведенного на строительство. А также на выбор технологии влияют: устройство фундамента, характеристики грунта, размеры сваи. Вне зависимости от выбранного способа монтажа, общие принципы остаются схожими и освоить данную технологию под силу каждому.
