Какое усилие нужно для закрутки винтовых свай. Как вкручивать винтовые сваи

Эта статья для тех, кто решил самостоятельно установить фундамент на винтовых сваях, поэтому она будет больше похожа на практическое руководство, где я не только делюсь своим наработанным опытом, но и даю подробные рекомендации к действию.

Грунт - это очень больной вопрос для многих владельцев земельных участков и, пожалуй, самый главный. Правда, в моей практике ещё не было случаев, когда винтовые сваи невозможно было закрутить,- всегда получалось. Но иногда возникающие на пути вкручивания сваи инородные предметы (чаще всего, камни) всё же вносили свои коррективы в свайное поле - некоторые сваи выходили из линии. От этого никто не застрахован - фактор неизвестности есть в любом деле. У винтовых свай таким фактором являются камни, корни деревьев и прочие неопознанные предметы, которые находятся под землёй. Скорректировать местоположение вышедшей из общего строя сваи способен оголовник - его площадка компенсирует уход от центра линии и позволит хоть частично, но захватить обвязку под будущее строение.

Успешность завинчивания зависит от грунта, информацию о котором можно получить способом пробного бурения (или завинчивания). Знания самого хозяина, как правило, ограничиваются сведениями о наличии камней на участке и местах их залегания. Когда камней очень много, то, скорее всего, не получится установить свайный фундамент. Если камни попадаются периодически - не сплошными залежами, то можно пробовать установить сваи и, скорее всего, результат будет успешным. В общем, под винтовые сваи идут все типы грунтов, кроме скальных.

Определять состав грунта способом бурения, на мой взгляд, намного эффективнее, чем методом завинчивания потому, что при бурении мы видим и прощупываем почву, можем сделать разметку и подготовить лунки меньшего диаметра, чтобы потом быстро закрутить сваи по существующей разметке. А завинчивание - это проверка «на авось» - пойдёт или не пойдёт свая. К тому же, вам, скорее всего, для этих целей придётся приобрести у подрядчика использованную сваю. Этот способ невыгоден и неэффективен. Только бурение или простой анализ грунта помогут на 90% определить, есть ли возможность завинчивания свай. Итак, если винтовые сваи подходят для вашего участка, то переходим выбору самих свай...

Выбираем диаметр и длину сваи

На сегодняшний день диаметр винтовых свай у разных производителей варьируется от 47 до 108 мм, бывают сваи и большего диаметра, но это уже по спецзаказу. Сваи малого диаметра: от 47 до 76 мм, в основном используют при строительстве заборов или укреплений. Сваю 89 мм можно применять при строительстве каркасных домов или лёгких конструкций. Но эти сваи, чаще всего, идут как вспомогательные.

Сосредоточим своё внимание на винтовой свае 108 мм. Она способна выдержать нагрузку до 3500 кг! А это значит, что на таком фундаменте можно ставить все виды домов, кроме каменных, и не сомневаться в прочности - фундамент прослужит верой и правдой много лет. Требуется только правильно рассчитать количество свай. Сделать это несложно. Необходимо, чтобы несущая способность фундамента была с запасом прочности в 30% от веса строения с учётом дополнительных нагрузок. Длину сваи тоже можно взять с запасом, ведь проще обрезать, чем приваривать к свае доборную трубу, но всё же следует рассчитывать хотя бы на то, чтобы свая зашла, как минимум, на глубину промерзания почвы - 1,5 м. Самые ходовые сваи 2–2,5 м. После того, как вы всё рассчитали, заказываете винтовые сваи у производителя и везёте их к себе на участок.

Инструменты для завинчивания

Инструмент играет важную роль в процессе завинчивания винтовых свай. Даже можно сказать главенствующую, т. к. от него напрямую зависит конечный результат. Вот простой набор инструментов без «специальных приспособлений», который легко можно собрать в строительных магазинах. Итак:
- лопата - пригодится для выравнивания поверхности под место завинчивания сваи;

Уровень 30 см, на магните - крепится прямо на сваю во время завинчивания, чтобы контролировать вертикальный уровень;

Гидроуровень не менее 15 м - необходим для выставления горизонтальной отметки;

Рулетка не менее 20 м - используется для выполнения замеров;

Девять прутьев арматуры А12 по 1м - применяют для выполнения разметки свайного поля, на них по всему периметру наматывают шпагат. Как альтернативу арматуре, можно ещё использовать обычные колышки, но тогда они должны быть максимально ровные;

Лом металлический - продевается через сваю, а на него нанизывают трубы-рычаги;

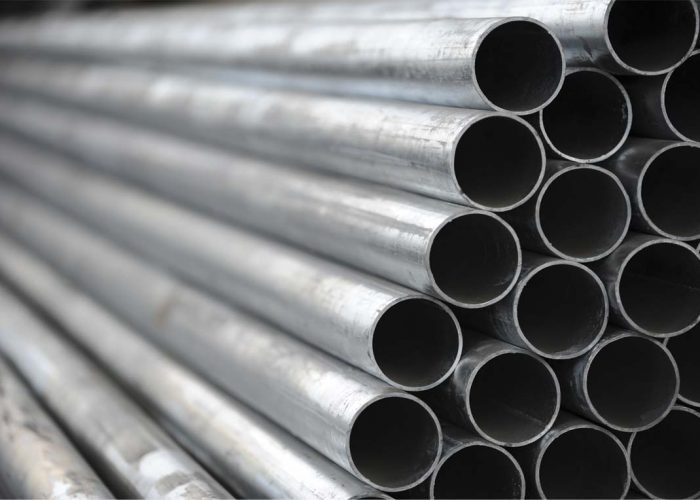

Две трубы диаметром 50 мм по 2,5 м каждая - одеваются на лом с двух сторон и служат как рычаги для завинчивания сваи;

Молоток или небольшая кувалда - пригодятся для забивания арматуры или колышков в землю;

- садовый бур - бур обязательно должен быть диаметром меньше тех свай, которые вы будете завинчивать. Его роль в процессе завинчивания заключается в высверливании направляющих отверстий или прощупывании почвы под свайное поле. Глубина лунки должна быть на порядок короче для того, чтобы винтовая свая могла самостоятельно пройти определённый путь и уплотниться в земле;
- шпагат длиной 180 м - служит для выполнения разметки, а также в качестве маячков для визуального контроля смещения винтовых свай (если останется, то лишним не будет никогда);

Болгарка и отрезные круги - для подрезания винтовых свай по одному уровню;

Удлинитель;

Специальный маркер или строительный карандаш - одно из двух. Они пригодятся для выполнения отметок;

Лист тонкого картона - необходим для «обрисовки» ровной окружности на винтовой свае, когда процесс подошёл к выравниванию по одному уровню. По этой отметке и отрезают сваю. Чтобы линия получилась ровной, необходимо сваю обернуть листом картона и на поставленной отметке совместить концы, после этого отчертить ровную окружность;

Туристический нож - пригодится для отрезания шпагата и т. д.;

Перчатки - чтобы работать не голыми руками.

Для завинчивания свай необходимо двое рабочих. Идеальный вариант - это два монтажника и ещё один человек, который будет контролировать со стороны вертикальный уровень расположения винтовой сваи, линию ряда и т. д.

Поскольку сваи чаще всего приходится подрезать, то без электричества не обойтись, а если его нет, то потребуется генератор.

Делаем разметку

Разметку делают скрупулёзно, до миллиметра. Для неё используются арматура и шпагат. В большинстве случаев фундамент имеет форму квадрата или прямоугольника. Если у вас такой же, то для начала потребуется выставить наружный периметр и завинтить сваи в четыре угла - именно от них и строится весь фундамент. Берём рулетку, чертёж, восемь прутьев арматуры (по два на каждый угол), шпагат и приступаем...

Первое, что нам нужно - привязка к участку, или так называемая «отправная точка». Поэтому необходимо провести первую линию любой стороны фундамента, она должна быть непоколебима, потому что от неё выстраивается геометрия всего фундамента (двигать можно все остальные стороны для выставления нужного размера). Отмеряем, чтобы эта сторона была параллельна забору, дороге и т. д., и натягиваем шпагат, привязывая его к двум забитым в землю арматурам. Линию разметки следует натянуть так, чтобы она была длиннее будущего фундамента. Вообще, каждая следующая линия фундамента делается навынос за его размеры, в итоге, все углы разметки получаются крест-на-крест. Это необходимо для того, чтобы арматура не мешала, а получившиеся с помощью шпагата «гибкие» углы, могли контролировать завинчивание сваи. Смотрите Фото 2.

Бурим лунки

Лунки бурят любым буром: садовым, самодельным, мотобуром, но отверстия обязательно должны иметь меньший диаметр, чем у сваи. Это необходимо для того, чтобы направить сваю по нужной нам траектории, дать ей направление движения. Глубина может быть любой, но обязательно чуть короче, чем сама свая. Закручивая сваю без «направляющих» сложно добиться точности необходимого её расположения. В некоторых случаях без «направляющей» свая вообще не идёт в землю (уходя то влево, то вправо). Можете попробовать оба варианта и убедиться в этом сами. Сверлить лунки нужно в центре угла так, чтобы когда вы поставили сваю, она чётко вписалась в угол, не отходя от шпагата и не передавливая его. Как показано на Фото 3. После того как вы пробурили первые четыре угла, можно приступать к завинчиванию.

Завинчиваем и выравниваем

Ставим сваю в угол. Крепим к ней магнитный уровень и продеваем через неё лом. Для начала рычаги не нужны, т. к. на первоначальном этапе большого усилия не требуется.

Начинаем завинчивание и следим за смещением сваи в стороны. На протяжении всего процесса свая должна находиться чётко в углу, добиться этого крайне сложно - она будет смещаться в сторону, отклоняясь от вертикального положения. Как её выравнивать я расскажу чуть позже. А пока нам необходимо закрутить четыре сваи в четыре угла. По мере возрастания сопротивления сваи закручиванию, надеваем рычаги. Крутить нужно с равномерным усилием всех участников.

Неравномерное воздействие на рычаги приведёт к ещё большему смещению сваи. Когда двое крутят, один постоянно смотрит на вертикальный уровень, чтобы, при необходимости, сразу же внести коррективы в рабочий процесс.

Если грунт проходной, можно сразу же выставить четыре сваи по гидроуровню, это позволит в последствии контролировать все линии и выстраивать остальные сваи по данному уровню. После того как вы завинтили первые четыре сваи, снимаем разметку и наматываем шпагат на сами сваи, ведь линии нам всё ещё нужны для установки остальных свай. Если они встали на разной высоте, то уровень можно задать с помощью шпагата и ориентироваться впоследствии по нему. Посмотрите Фото 4.

Обратите внимание, все угловые сваи завинчены и выставлены по уровню, также уже на них самих намотан шпагат и тоже по уровню, но примерно на 60 см ниже самих винтовых свай, для того чтобы было удобно ходить. Шпагат нам нужен для того, чтобы далее завинчивать сваи по периметру. Это делается просто: берём арматуру и делаем поперечную разметку под следующую линию винтовых свай. Бурим лунки и вписываем в получившиеся углы боковые сваи. Внутренние пока не трогаем, крутим сваи по всему наружному периметру, затем все внутренние.

Паутина разрастается, и к каждой противоположной свае мы привязываем шпагат. Впоследствии, все внутренние пересечения шпагата автоматически дают места завинчивания новых, необходимых нам винтовых свай. Остаётся только пробурить и завинтить. Ходить становится всё сложнее и нужно всегда быть начеку, чтобы не сорвать и не нарушить маячки. Это, конечно, не очень удобно, но зато все неудобства с лихвой окупаются результатом - все сваи стоят дружно в ряд, с какой стороны ни посмотри.

Изобретённая мною методика увеличивает время производства работ, но позволяет контролировать смещение сваи, чего никак нельзя сделать, рассчитывая лишь на свой «глаз-алмаз». Однако смею вас огорчить - идеально не получится никогда. Всё равно возникают нюансы. Посмотрите некоторые моменты завинчивания на Фото 5, 6, 7. Теперь перейдём к разбору и исправлению возникающих нюансов.

Есть нюансы

Сама свая никогда не пойдёт ровно - её нужно направлять. Как только вы приступили к завинчиванию, свая начинает смещаться в силу своего винтового устройства. Выровнять её несложно и приём здесь один: нужно верх сваи максимально наклонить в сторону смещения и закручивать определённое время в таком положении, после чего опять выровнять и посмотреть результат. Если она встала на место, продолжать закручивать ровно, если не дошла, то ещё раз наклонить и продолжать завинчивать под наклоном до тех пор, пока не добьётесь нужного результата. Ещё используют специальные приспособления, чтобы принудительно фиксировать сваю и не дать ей смещаться от центра, но мы рассматриваем простое завинчивания. Посмотрите, как выглядит выравнивание на Фото 8, 9.

Препятствие на пути

Тут возможно несколько вариантов и здесь не может быть никакой статистики, каждый случай индивидуален. Что можно сделать? Попытаться пройти это место самой винтовой сваей с помощью хорошего усилия на рычаги - со скрежетом. Иногда это помогает. Бывает так, что даже лопасти гнутся, но попробовать всё же стоит. Ещё можно вывинтить сваю обратно и попытаться вынуть из лунки препятствие. Если препятствие большое, то его уже не вытащить. Что тогда? Тогда, если свая не угловая и зашла более-менее глубоко в землю, ну скажем, на метр, есть смысл оставить её на месте. Я понимаю, что она не дошла до глубины промерзания... Но, если вы закрутили двадцать одну сваю, не останавливаться же на последней - двадцать второй? Остаётся ещё вариант: переместить фундамент. Это можно смело делать, если вы столкнулись с подобными препятствиями ещё на стадии закручивания угловых свай. Если угловые опоры встали хорошо, то с остальными можно разобраться. Именно поэтому угловые сваи закручивают в первую очередь.

Свая может немного вкрутиться и дальше не пойти. Такое вполне может произойти, если слой твёрдой глины находится возле поверхности. Можно попробовать пробурить дальше, но как показывает практика, твёрдые слои практически не бурятся, тем более, если там идёт бутовая плита (или нужна специальная техника, но она стоит дорого). Выход один: в случае, когда свая зашла менее чем на метр, вы рискуете тем, что строение может попросту съехать на бок. Если больше или на метр, то можно обрезать сваи по максимально низкому уровню, тогда дом будет стоять, но опять же, винтовые сваи находятся выше глубины промерзания. Это не криминально, но говорит о том, что здесь нужно было возводить другой фундамент.

Бетонирование

Его можно не делать потому, что винтовые сваи вполне способны без бетонирования выдержать любое деревянное строение, а каменное здание даже с бетонированием они не выдержат ни при каких условиях. Так что, на мой взгляд, это только лишние затраты. Хотя и незначительные.

Обвязка. Чем лучше делать?

Обвязку производят из разных материалов и по-разному: брусом, многослойной доской, приваривают уголок, швеллер или вообще связывают тавровой балкой. А нужна ли она? У деревянного строения всегда имеется своя собственная обвязка или первый венец, который можно укладывать прямо на оголовники (ведь не просто так в них имеются отверстия). Поэтому хорошо подумайте, прежде чем делать обвязку, ведь по сравнению с бетонированием, это не такое дешёвое удовольствие. Взять хотя бы стоимость одного швеллера или бруса 150х150.

Заключение

Винтовые сваи на сегодняшний день - это хорошо зарекомендовавшая себя технология. Она уже прошла свой путь развития и становления, да и новой её никак нельзя назвать, ведь это старая военная методика, которую не так давно стали применять в промышленном строительстве, а потом и в гражданском. Винтовой фундамент гарантирует и колоссальную экономическую выгоду, ведь его стоимость в 2–2,5 раза ниже, чем того же ленточного или монолитной плиты. А практичность на порядок выше! Для того чтобы установить фундамент на винтовых сваях, одного желания мало, необходим большой практический опыт, поэтому лучше доверьте это дело профессионалам, а как проконтролировать этот процесс вы уже знаете!

Текст и фото: Константин Гусев, индивидуальный предприниматель, подрядчик по загородному строительству

«Загородное строительство» № 2–3 (54), 2010 г.

Установка – это решение, которое принимается застройщиком на основе точных расчетов и логических обоснований. Впереди его ждет еще много работы, и самое главное, о чем следует позаботиться в первую очередь – чтобы не допустить ошибок при обустройстве основания под будущую постройку. Стоимость монтажа и желание выполнить основные процессы строительства дома самому заставляют ставить перед собой серьезные цели.

Правильно смонтировать винтовой фундамент - значит соблюсти все заданные параметры: горизонтальные и вертикальные уровни, расстояния между сваями, допустимые отклонения от линейных размеров и т. д. И если проблема с обеспечением горизонтального уровня решается обрезкой или наращиванием, то о том, как обеспечить соблюдение заданных расстояний, мы поговорим в настоящей статье.

Установка фундамента своими руками – задача трудоемкая. Она требует безошибочных расчетов, наличия специальных приспособлений и участия, как минимум, двух человек – цена ошибки здесь может быть слишком высокой.

Винтовые сваи: установка двумя способами

Монтаж свай без привлечения специализированной строительной техники осуществляется двумя способами: ручным (для завинчивания используются длинные металлические рычаги) и механизированным (подразумевает использование механических приспособ, приводимых в движение компактным двигателем).

Винтовые сваи: монтаж вручную

Простейшее приспособление для завинчивания представляет собой монтажный оголовок, который надевается на ствол изделия и фиксируется там с помощью штыря, вставляемого в технологические отверстия.

Винтовой фундамент: монтаж.

К оголовку приварены хомуты, в которые вставляются рычаги для передачи крутящего момента на сваю. В принципе, ввинтить сваю можно, вставив лом с рычагами непосредственно в технологические отверстия опоры.

Но за неравномерное распределение нагрузки в таком случае можно заплатить высокую цену: это приведет к тому, что наконечник будет деформирован еще до момента достижения винтом твердых слоев грунта.

В качестве рычагов для завинчивания можно использовать 2 отрезка металлической толстостенной трубы (толщина стенки должна быть не менее 5-ти мм). Длина рычагов составляет 2-3 метра.

Hotmotor Пользователь FORUMHOUSE

В технологические отверстия вставили полуось от грузовика Мерседес, на нее одели две двухметровые трубы и "на РАЗ" пыжились. После каждого оборота проверяли уровни. Один оборот - 10 см вниз.

Установка свай: последовательность

Если вы не хотите допустить ошибок во время самостоятельного закручивания, то правильное расположение опор гарантирует вам 90% успеха.

Установка свайно-винтового фундамента отличается тем, что разметку местоположения будущих опор правильнее производить не до начала работ, а в процессе их выполнения. Это позволит расположить их в строгом соответствии с размерами будущего дома, бани или любой другой постройки.

Дело в том, что предварительная разметка фундамента не всегда позволяет выставить сваи в точном соответствии друг относительно друга. Поэтому разметку необходимо производить, начиная с определения местоположения какой-либо угловой точки будущей постройки.

Для наглядности представим схему свайного фундамента габаритами 6*6 метров.

Порядок установки свай на схеме пронумерован. Первой будет ввинчена №1, расположенная в правом верхнем углу схемы.

Под №1, в установленном месте, с помощью лопаты или бура роем приямок, диаметр которого примерно равен диаметру лопасти сваи. Глубина приямка должна составлять 20-30 см. Некоторые делают больше, но особой необходимости в этом нет. Наоборот, слишком большая глубина приямка мешает выдерживать правильное расстояние между сваями.

Hotmotor

Сперва делали углубления садовым буром (50-80 см), затем устанавливали сваи. Я наживлял, друг контролировал уровнем. Дальше ввинчивали вместе.

Первую ввинчивать проще всего. Во время работы достаточно контролировать вертикальный уровень сваи (для этого лучше всего использовать магнитный уровень). Если вы работаете втроем, то один человек с помощью уровня контролирует положение сваи в пространстве, а два других – ввинчивают опору в землю.

Крутить вдвоем очень тяжело. Поэтому к самой тяжелой работе лучше привлечь 4-х человек. Свая вкручивается в грунт на глубину, превышающую глубину промерзания. Ее наконечник должен войти в твердые пласты грунта на несколько оборотов.

Свая должна ввинчиваться в грунт до полной остановки. Только такой подход может гарантировать, что она не будет вытолкнута из земли под действием сил морозного пучения.

СВФ-Мастер Пользователь FORUMHOUSE

Сваю крутят 4 человека, используя рычаги 2.5 метра. Крутят до упора, пока ноги в землю зарываться не станут. Понимание этого момента приходит с опытом. Лопасть должна быть закручена ниже уровня промерзания. За вертикальным уровнем имеет смысл следить на начальном этапе. После того, как свая войдет примерно на 80 см, выровнять ее будет очень трудно.

После того как монтаж первой сваи будет окончен, можно приступать к разметке опоры № 2. Ориентирами в данном случае будут размеры стены и расстояние между осями свай. Предположим, что расстояние между осями у нас равно 5850 см (его можно рассчитать, зная длину стены и размеры оголовков на сваях). Плоскость стены пролегает параллельно какому-нибудь другому объекту (параллельно забору и т.п.). В этой плоскости проводим прямую линию и отмечаем указанное расстояние. Это и будет местоположение оси второй сваи.

Здесь также роем неглубокий приямок, вставляем сваю, проверяем ее вертикальный уровень и замеряем расстояние между осями двух опор. Если отклонений нет, то начинаем ввинчивать. В противном случае сваю придется выравнивать. Если №2 необходимо на несколько сантиметров пододвинуть к №1, то ее верх следует отклонить в направлении, противоположном от № 1. После этого № 2 необходимо на 2-3 оборота ввинтить в грунт. Затем, поставив опору вертикально, следует еще раз проверить межосевое расстояние. Если все размеры совпадают, №2 можно ввинчивать до упора. Если нет, то повторяем перечисленные операции до тех пор, пока не будет получен удовлетворительный результат.

Свая всегда наклоняется в сторону, противоположную от той, в которую необходимо пододвинуть ввинчиваемую опору.

Odoff Пользователь FORUMHOUSE

Вкручивали на 2-3 оборота (один крутит, второй держит вертикально), потом смотрели по рулетке, выясняли, куда надо смещаться. Затем, закручивая под углом, выводили низ в точку. Ставили вертикально (при вращении) и смотрели по рулетке заново.

Местоположение сваи № 3 определяется, исходя из двух линейных размеров: диагональ коробки будущего дома (8273,15 см) и расстояние между угловыми сваями (5850 см). Разметка производится при помощи двух рулеток (№3 будет установлена в месте пересечения заданных значений на их измерительных полосах).

№ 3 и № 4 выставляются по аналогии с № 2. После того как угловые опоры будут ввинчены в грунт, по их внешнему периметру следует натянуть строительную веревку. Веревка упростит разметку и монтаж оставшихся свай, которые необходимо ввинчивать в следующем порядке: вначале монтируются опоры, расположенные по внешнему периметру стен, а затем – внутренние.

После того как все сваи будут ввинчены, их следует обрезать. Обрезка производится болгаркой по размеченному горизонтальному уровню.

Odoff

Обрезка по лазеру - милое дело. Удобно оказалось хомут для разметки навешивать сверху реза, потом намечать аккуратно болгаркой, потом сдвигать хомут выше и отрезать сваю.

Неполное вкручивание с целью выравнивания всех опор по горизонтальному уровню (без последующей обрезки) является недопустимым нарушением строительной технологии.

Обрезанные сваи заполняются цементно-песчаным раствором. После этого к ним можно приваривать оголовки и приступать к монтажу обвязки.

Сваю следует заполнять цементным раствором, но не бетоном. Щебень плохо трамбуется, поэтому после заливки бетона внутри могут образоваться полости с воздухом.

Цементный раствор не делает конструкцию винтовой сваи более прочной. Основная цель заполнения опоры раствором состоит в том, чтобы перекрыть доступ кислорода в ее внутреннюю полость.

Приспособление для закручивания винтовых свай

Как мы уже говорили, ручной способ ввинчивания требует больших физических усилий, которые не каждый может выдержать. Если вы не чудо-богатырь, готовый платить за фундамент высокую цену своего здоровья, задумайтесь о механизации. Механизация также необходима, если ввинчиваемая свая находится вблизи какого-либо наземного объекта (вблизи забора и т.д.). В этом случае ввинчивать ее с помощью длинных рычагов намного труднее.

Сегодня можно купить уже готовое устройство (правда, по довольно высокой цене), предназначенное для механизации этого процесса (сваекрут).

Но такая установка для завинчивания свай стоит дорого, и приобретать ее целесообразно, лишь занимаясь оказанием услуг по строительству свайных фундаментов. Стоимость монтажа винтовых свай со временем окупит покупку этой приспособы. А для работы на собственном участке можно соорудить самодельное устройство, имеющее привод от мощной дрели или бензобура (мотобура).

Если вы не готовы к самостоятельному изготовлению устройства и хотите , цена и качество должны быть соразмерными. Советуем поискать исполнителя на нашей бирже, причем не только жителям Москвы, но и многих других регионов.

Оборудование, которое можно изготовить своими руками, состоит из нескольких узлов:

Силовой агрегат (дрель, мотобур и т. д.);
Понижающий механический редуктор;
Переходники: с силового агрегата на редуктор и с редуктора на сваю:
Поддерживающий рычаг.

Вот приспособа для закручивания винтовых свай выглядит в сборе.

Рассмотрим все составляющие более подробно.

Силовой агрегат

В качестве силового агрегата можно использовать электродвигатель, бензобур или мощную электродрель. Использование электродрели является наиболее доступным вариантом из всех вышеперечисленных, но она должна соответствовать определенным характеристикам:

Должна быть предусмотрена регулировка скорости;
Минимальная мощность привода – 2000 Вт;
Наличие реверса.

singer777 Пользователь FORUMHOUSE

Устройство – Ребир (марка электродрели) мощностью 2 кВт. Частота оборотов при работе через понижающий редуктор – 300 об/мин.

Мотобуры или электродвигатели, используемые для закрутки, также должны обладать указанной мощностью.

Редуктор

Наиболее распространенной разновидностью редуктора, используемого для завинчивания свай, является обыкновенный гайковерт – баллонный ключ с усилителем крутящего момента (с УКМ). Он предназначен для завинчивания колес на тяжелых грузовиках. В обиходе это устройство называют «мясорубкой».

По поводу надежности этих устройств ходит немало споров. Но, опираясь на опыт пользователей FORUMHOUSE, можно сказать, что правильно подобранный гайковерт, при регулярном смазывании и при отсутствии перегрузок поможет завинтить вам ни один десяток свай.

Выбирать редуктор следует по нескольким параметрам. Ключевую роль играет крутящий момент, который устройство способно создавать на выходном валу. Ручные машины для завинчивания свай производят с таким расчетом, чтобы рабочий крутящий момент был не менее 4700 Нм. Следовательно, рабочие характеристики гайковерта должны соответствовать этому параметру.

singer777

Момент должен быть более 4500 Нм. Бывают усиленные мясорубки, которые и служат дольше и стоят чуть дороже.

Чем больше передаточное число, тем легче будет работать с таким редуктором. При выборе устройства следует ориентироваться на передаточное число – 1:60 и более.

singer777

Характеристики используемого гайковерта: передаточное число – 1:64, максимальный момент силы – 5500 Nm, твердость шестерней – 58-62 HRC.

Покупая ключ с УКМ, следует выбирать устройство с подшипниками (в конструкции некоторых редукторов подшипники не предусмотрены). Гайковерты с подшипниками признаны более долговечными.

Для того чтобы упор гайковерта не контактировал со сваей во время работы, его конец можно срезать, оставив заводских отверстий. Отверстия нам понадобятся для того, чтобы впоследствии прикрутить к редуктору телескопический упор.

Отдельного внимания заслуживает процесс эксплуатации редуктора. О наличии смазки в его внутренней полости следует позаботиться заранее. Если устройство регулярно смазывать и следить за тем, чтобы оно не перегревалось (во избежание перегревов необходимо делать перерывы в работе), то гайковерт без поломки поможет закручиваться нескольким десяткам изделий.

skor31029 Пользователь FORUMHOUSE

Не забывайте о смазке редуктора. Шестерни в нем не ломаются, а как бы стираются, уменьшаясь в толщину и в высоту. Поэтому, чем больше смазки, тем дольше он работает. В магазине они лежат сухие и могут стереться за одну сваю.

Пользователь singer777 , к примеру, меняет смазку в редукторе через каждые 20 вкручиваний. Так что выводы делайте сами. Что же касается самой смазки, то пользователи нашего портала, имеющие практический опыт работы с гайковертами, рекомендуют использовать пластичные виды смазок (ШРУС-4 и т.д.).

Переходники

В конструкции самодельного устройства предусмотрено два переходника (адаптера).

Первый адаптер обеспечивает передачу крутящего момента с дрели на редуктор. Изготовить его можно довольно просто: на редуктор надеть головку (на 16 мм и т.д.), а в патрон дрели вставить соответствующий болт.

Второй переходник представляет собой монтажный оголовок для сваи, имеющий наконечник под выходной квадратный вал редуктора.

Собираясь использовать описываемое приспособление, человек обязательно задумывается, как уберечь дрель и редуктор от механических перегрузок. Для решения подобной проблемы существует два способа.

О грядущей перегрузке можно узнать по звуку работающей дрели. Своевременное отключение устройства поможет избежать поломок.

Установка металлического штифта между дрелью и редуктором поможет не только избежать поломок, но и убережет вас от травм. Правильно подобранный штифт будет срезан, как только крутящий момент достигнет критических значений.

Строительство дома на определенных почвах требует использования свайного фундамента. В настоящее время доступен большой выбор винтовых свай, которые не забиваются, а вкручиваются в поверхность. Закручивание винтовых свай под фундамент самостоятельно позволяет сэкономить на аренде дорогой спецтехники без потери качества фундамента.

Но есть несколько нюансов, как закрутить винтовые сваи своими руками.

Перечень требуемых инструментов

Перед началом работ, кроме самих свай, нужно позаботиться о наличии следующих инструментов:

лопаты;
магнитного уровня;
гидроуровня или нивелира;
рулетки (обычной или лазерной);
лома;
двух труб диаметром чуть больше лома, длиной около 2 м каждая;
шпагата или веревки;
разметочных элементов - колышков.

В зависимости от ситуации, могут потребоваться: садовый бур, сварочный аппарат, источник электропитания (генератор или подключение к местной сети) и пила-болгарка с дисками по металлу. Если нет желания закручивать винтовые сваи вручную, ручной труд можно заменить мощной дрелью на 1,5 Квт и насадкой - редукторным гайковертом.

Разметка свайного поля

Процесс вкручивания винтовых свай всегда начинается с разметки свайного поля под будущий фундамент. Разметить поле необходимо для точного учета количества требуемых свай и грамотного их размещения, чтобы в дальнейшем конструкция не просела и не обрушилась.

На рынке присутствует большой выбор готовых винтовых шпунтов, в спецификации которых указана максимальная нагрузка, которую они выдерживают. Калибр варьируется от 47 до 108 мм. Под строительство одноэтажного дома идут 108-мм конструкции, каждая из которых выдерживает максимальную нагрузку в 3,5 т.

Выбирать сваи необходимо от проверенных поставщиков. Экономить нежелательно, это чревато потерей прочности фундамента и обрушением всей конструкции.

Формула следующая: S = M/N , где S – число свай, M - проектируемая масса постройки, N - несущая способность одной сваи. Если получается дробное число, оно округляется в большую сторону.

Затем необходимо начертить схему поля на бумаге или в любой подходящей программе. Отметить расположение будущих построек. Сваи в обязательном порядке подводятся под фундамент по углам и по периметру здания. Максимальное расстояние между соседними точками - 3 м.

Затем выполняется разметка поля на территории. Точки установки винтовых шпунтов под фундамент можно пометить вбитыми в землю металлическими прутьями или колышками. Чтобы избежать ошибок, протягивается между разметочными элементами шпагат, выверяя его по рулетке и уровню.

Установка свай вручную

После разметки поля закручивание винтовых свай начинается с углов будущего фундамента. Садовым буром (если его диаметр меньше «калибра» сваи) или лопатой нужно сделать приямок глубиной 0,5–0,7 м, так, чтобы металлический столб входил в него плотно и держался самостоятельно.

После этого с помощью лестницы (если опора длинная) нужно вставить прочный лом в технологические отверстия на верху сваи. На концы лома с каждой стороны надевается по обрезку металлической трубы длиной не менее 2 м каждая. Это плечи рычажной конструкции, предназначенной для облегчения процесса вкручивания винтовых опор. Чем плечи будут длиннее, тем крутить легче.

Для закручивания свай под фундамент требуются усилия 2–3 человек. Двое вращают рычажную конструкцию, двигаясь вокруг нее по кругу, третий время от времени проверяет угол отклонения металлического столба от вертикали по магнитному уровню. Опора должна входить в землю строго по вертикали, без малейших отклонений, в противном случае прочность фундамента окажется под угрозой.

Без третьего человека можно обойтись, если закрепить магнитный уровень на свае.

После установки угловых опор ввинчивают остальные опоры фундамента по периметру.

Установка с помощью подручного инструмента

Если процесс идет туго, а надземная часть столба не превышает человеческого роста, можно облегчить труд, воспользовавшись мощной дрелью-перфоратором, мощностью не ниже 1,5 Квт. Потребуется насадка - редукторный гайковерт, который увеличивает усилие за счет уменьшения количества оборотов.

К верхней части опоры нужно прикрепить конструкцию из крупнокалиберного болта, приваренного к мощному фланцевому основанию. Этот фланец крепится к верхушке болтами. Используя дрель с гайковертом, насаженным на головку болта, сваю можно вкрутить в почву в одиночку. Чтобы она не уходила в сторону, в качестве опоры применяется швеллер.

Глубина погружения

Сваю ввинчивают в землю до упора, до того момента, пока она не перестанет входить даже с приложением предельных усилий. Это означает, что достигнут слой такой плотности, который выдержит опору с нагрузкой. Можно ставить фундамент.

После этого опоры обрезают, выдерживая высоту среза по нивелиру.

Применение винтовых свай для создания фундамента под малоэтажные объекты или ограждения является грамотным и рациональным решением. Поэтому они стали одними из популярных в строительстве объектов не только на приусадебных участках, а и в регионах со сложными условиями эксплуатации.

Однако при монтаже многие сталкиваются со следующими проблемами: как закрутить сваю, правильно её отцентрировать, обойти скрытые препятствия в грунте и причём вручную. Данная статья позволит узнать основные нюансы и ручной метод закручивания свай без ошибок.

Подготовительные работы

Перед проведением строительных работ необходимо провести грамотную подготовку. Это позволит обеспечить непрерывную работу без простоев и минимизировать возможные проблемы. На этапе подготовительных работ необходимо решить следующие задачи:

Определить состав и несущую способность грунта.
Провести подготовку площадки под застройку.
Подготовить инструменты.

Определяем глубину залегания плотных слоёв грунта

Для точного определения состава и несущей способности грунта необходимо проводить инженерные изыскания с привлечением специалистов. Однако если возводимый объект имеет относительно небольшой расчётный вес или не относится к ответственным сооружениям, то можно провести самостоятельные испытания.

Их суть заключается в бурении скважин при помощи ручного бура или использованной винтовой сваи с целью исследования плотности слоёв почв и проходимости на глубину до расчётного значения.

Берём бур и проделываем скважину на глубину 2 м в пределах площади строительства объекта. При этом следим за составом грунта. Важно определить глубину залегания твёрдой глины, которая и определит длину свай плюс 1-1,5м на заглубление в плотный слой. Одновременно с этим нужно учитывать и влажность извлекаемой почвы, которая не должна существенно повышаться при минимальном заглублении. По уровню влажности можно качественно судить о том, какой будет глубина промерзания и пучинистость грунта.

Вместо бурения скважин можно применить метод рытья траншеи либо бурение с применением одной из дефектных свай. Первый вариант можно реализовать вне площадки для застройки на расстоянии до 5 м, но достаточном, чтобы не ухудшить несущие способности почвы вблизи ввинчивания опор под объект.

Инструменты для ввинчивания свай

Провести ручную установку свай без подбора необходимого инструмента невозможно. При этом необязательно использовать дорогостоящие приспособления, а вполне подойдут подручные средства, если, конечно, не идёт речь о профессиональном направлении деятельности.

Строительный уровень необходим для проверки правильности монтажа

Итак, понадобятся следующие инструменты:

Строительный уровень с длиной минимум 30 см. Потребуется для контроля положения сваи при закручивании.
Лопата для выравнивания участка.
Гидроуровень, который потребуется для выставления уровня конструкции над поверхностью земли.
Рулетка для проведения замеров.
Арматура или деревянные колышки для разметки площадки.
Молоток для забивания колышков.
Садовый ручной бур.
Верёвка или шпагат.
Болгарка для подрезания свай.
Маркер для разметки линии отреза.
Лом для использования в качестве рычага при закручивании.

Для завинчивания сваи необходимо минимум два человека. В идеале потребуется ещё один помощник, который будет контролировать её положение со стороны, а также смотреть на показания уровня.

Разметка поля под фундамент является ответственным этапом подготовки, так как она определяет положение несущих конструкций и, соответственно, отвечает за равномерное распределение нагрузки на основание. Поэтому необходимо соблюдать высочайшую точность и не допускать отклонений от положения более 1 мм.

Разметку следует начинать с вбивания колышков по периметру здания. Затем на них натягивают верёвку по периметру и по диагоналям с целью проверки правильной геометрии. Если всё выполнено правильно, то на следующем этапе разметки вбивают колышки, отстоящие от основных на расстояние 0,5-1 м так, чтобы они были продолжением натянутых по периметру нитей. После этого колышки, расположенные в месте установки угловых свай, необходимо снять.

На следующем этапе следует пробурить небольшие скважины в размеченных местах на глубину 30-50 см в строго вертикальном положении. Диаметр должен быть меньше или равен диаметру труб. Такие лунки будут играть роль направляющих. Для бурения вспомогательных скважин необходимо воспользоваться рулеткой и разместить их чётко вдоль натянутой верёвки.

Процесс монтажа угловых свай

Винтовые сваи начинают устанавливать от одного из углов здания, в соответствии со сделанными лунками. Вставляем её прямо в лунку, а через верхнее отверстие продеваем лом. Начинаем завинчивание и тщательно следим за вертикальным положением. Если её ведёт в сторону, то её выровнять можно следующими способами:

Наклонить верхнюю часть в сторону, противоположную смещению, и сделать столько оборотов, чтобы конструкция оставалась в нужном положении после снятия нагрузки. Затем продолжить дальнейшее её заглубление в правильном направлении.
Применить специальное оборудование, которое изначально позволяет проводить ввинчивание только в вертикальном положении за счёт жёсткой фиксации.

Вкручивание сваи производится до тех пор, пока она не упрётся в плотный грунт и провернуть её будет невозможно или затруднительно.

При необходимости увеличения крутящего момента, потребуется дополнительно на рычаги одеть стальные трубы подходящего диаметра и длины не менее 1-1,5 м. После заглубления сваи на нужный уровень при помощи гидроуровня необходимо определить, на какую высоту нужно её срезать.

Вручную закручивать винтовые сваи нужно с равномерным воздействием на рычаги с двух сторон, чтобы предотвратить их смещение от вертикального положения.

На начальном этапе важно установить только угловые сваи. Затем на них необходимо натянуть по периметру шпагат для определения ровного расположения вдоль стен или несущих конструкций, а также для уровня расположения над землёй. Шпагат рекомендуется натягивать на уровне примерно 50-60 см ниже свай, чтобы была возможность выполнять дальнейший монтаж и обеспечивалось пространство для свободного перемещения.

Что делать, если сваю не удаётся закрутить

Если оказалось так, что свая попала не просто в плотный грунт, а в камень, то необходимо прекратить работы, вывинтить её и разобраться в ситуации.

При продолжении ввинчивания велика вероятность повреждения лопастей, что сделает конструкцию непригодной для дальнейшего использования. Вариантов решения может быть несколько:

В случае попадания обычного камня дело решается обычным извлечением его из скважины любым удобным способом.
Если расчётная глубина достигнута, то сваю рекомендуется ввинтить обратно и она обеспечит достаточные прочностные и эксплуатационные характеристики.
При попадании на каменный пласт для дальнейших работ потребуется привлечение бурильной установки, которая сможет пробить его и обеспечить возможность дальнейшего заглубления. Вторым вариантом является смещение строительной площадки в сторону, где такого пласта предположительно нет. Это рекомендуется делать только тогда, когда были вкручены все сваи, кроме промежуточных.
Можно рискнуть и попытаться заглубить сваю, предполагая, что плотный слой имеет минимальную толщину. Однако повреждение лопастей будет гарантировано и не факт, что удастся её дальше заглубить, но точно придётся менять или, как, минимум рихтовать.

Установка промежуточных свай

При строительстве крупных объектов только угловых свай недостаточно и поэтому приходится устанавливать дополнительные, предназначенные для снижения нагрузки на одну опору. По натянутым нитям и готовым промежуточным скважинам необходимо уровнем проверить вертикальность положения конструкции. Если будут наблюдаться некоторые отклонения, то потребуется лопатой удалить часть грунта для более чёткой центровки. После этого проводим установку методом, аналогичным угловым сваям.

Вручную закручивать промежуточные винтовые сваи нужно сначала по периметру здания, а потом по центру. Такая последовательность объясняется упрощением контроля положения внутренних опор благодаря натягиванию шпагата через те сваи по периметру.

Обрезка и бетонирование свай

После вкручивания свай их необходимо все подрезать по уровню. Для разметки применяют гидроуровень, а для отрезания болгарку или ручную пилу. Важно выполнить срез чётко в горизонтальной плоскости. Минимальная величина отреза составляет 10 см, по длине которой расположены отверстия под рычаг.

Посмотрите видео, как выровнять высоту свай самостоятельно.

Бетонирование не является обязательной процедурой для зданий с минимальным весом.

Бетонировать винтовые сваи необходимо раствором не хуже М150. Для этого нужно замешать его в достаточных количествах, чтобы за один раз залить целое количество опор. При заливке одной из сложностей является необходимость удаления воздуха. Поэтому при заливке потребуется применение вибраторов или миксеров.

Если воздух не полностью удалён из трубы, то это грозит появлением коррозионных процессов, которые существенно ухудшат прочностные свойства и сократят в несколько раз срок эксплуатации. После бетонирования должно пройти минимум 14 дней, после чего можно приступать к установке оголовков и монтажу обвязки.

Заключение

Винтовые сваи устанавливать можно вручную без использования дорогостоящего оборудования или спецтехники. Для этого важно соблюдать последовательность действий и не спешить принимать решения при наличии на участке под землёй скальных пород.

В качестве фундамента под дом, баню, забор или пирс могут использоваться различные виды фундаментов, один из них свайно-винтовой. Ниже вы узнаете детальную информацию о том, что это такое, и как его правильно использовать.

Винтовая свая представляет собой трубу и приваренной к ней с одного конца лопастью. Эта конструкция должна быть изготовлена с соблюдением всех технологических норм. Винтовая свая должна быть:

прочной;
долговечной;
износостойкой.

Закручивание винтовых свай для фундамента особенно актуально при строительстве на заболоченных участках и зыбком грунте. Использование этой технологии будет актуально и при возведении здания на неровном ландшафте. Небольшие габариты позволяют осуществлять завинчивание винтовых свай без применения специальной техники. Свайно-винтовые конструкции получили широкое распространение. Их используют при постройке жилых домов, заборов, гаражей, беседок и т. д.

Использование винтовых свай имеет ряд преимуществ:

Отсутствие необходимости выравнивать поверхность строительного участка.
Плотность застройки не является проблемой при проведении работ.
Простой и быстрый монтаж.

Из минусов винтовых свай можно выделить невозможность их установки на скалистых участках. Также фундамент из них не пригоден для кирпичных и каменных домов, а также зданий из железобетонных плит.

Установка свайного фундамента

Если на участке почва имеет равномерную плотность, закрутка винтовых свай не составит большого труда. Однако могут возникнуть нюансы, связанные с попаданием под лопасти конструкции камней или корней. Это может привести к отклонению от необходимой вертикали или отрыву лопасти винтовой сваи при закручивании. Нужно уделить достаточное внимание выбору сваи под фундамент, цена на которую зависит от нескольких важных параметров, но самое главное - они должны быть качественными и прочными.

Вначале проведения работ составляется проект. В нем необходимо учесть следующие детали:

тип грунта;
весовую нагрузку на фундамент;
необходимое количество свай;
схема расстановки свай (так называемое "свайное поле");
материал обвязки;
диаметр свай.

Последний параметр играет важнейшую роль. От диаметра свай зависит устойчивость конструкции и величина несущей способности фундамента. Купить винтовые сваи в Москве недорого Вы можете в компании СвайБур.

Как происходит вкручивание винтовых свай?

Существует несколько способов решения задачи. На выбор варианта монтажа изделий влияет их размер и характеристики грунта. Без применения специальной техники не обойтись, если для установки фундамента необходимо:

большое число свай;
использовать сваи большого диаметра (более 133мм);
осуществлять вкручивание в сложный грунт.

В том случае, если размер конструкций небольшой, можно осуществить закручивание винтовых свай вручную. Для решения этой задачи не нужно использовать какую-либо сложную технику. В стволе сваи (ближе к краю) присутствуют специальные монтажные отверстия. В них необходимо вставить лом или трубу, которые нужно использовать, как рычаг для осуществления вкручивания винтовой сваи.

Сначала, свая ставится на месте установки. Она должна быть перпендикулярна грунту. Далее, двое рабочих, используя рычаг, начинают процесс вкручивания. После нескольких витков нужно убедиться в отсутствии отклонений от вертикальной оси.

Для осуществления монтажа свай может понадобиться следующие инструменты:

Лопата. Необходима для выравнивания грунта в месте установки сваи, выкопки приямка (не более 30см).
Уровень.Используется для проверки на предмет отклонения оси винтовой сваи от вертикальной оси.
Гидроуровень (или нивелир). Используется для проверки на предмет отклонения изделия от горизонтальной оси.
Лом (или "палец"). Вставляется в отверстие сваи для осуществления вкручивания.
Бур (может не использоваться). Применяется для создания отверстия в месте, где будет происходить заворачивание винтовых свай.
Болгарка. Используется для обрезания ввинченных свай на последнем этапе проведения работ.
Сварочный аппарат. Используется для приварка оголовков и/или обвязки.

Необходимо учесть, что сваи не нужно вкручивать полностью. Необходимый запас длины изделий, который нужно оставить, должен составить не менее 20 см. На последнем этапе нужно скорректировать горизонтальную плоскость установленных изделий, чтобы они были равномерно расположены над уровнем земли. Его проверка осуществляется с помощью таких инструментов, как гидроувень или нивелир.

По завершению вкручивания винтовых свай нужно забетонировать их. Для решения этой задачи важно использовать раствор, замешанный из цемента марки М500 и выше. Процесс бетонирования нужен для:

защиты конструкций от процесса коррозии;
повышения прочности изделий.

На заключительном этапе работ осуществляется связка свай. Чтобы это осуществить нужно использовать швеллер из металла, которые соответствуют размерам конструкций. Их необходимо приварить к сваям.

Для повышения эстетических характеристик важно побеспокоится о том, как будет выглядеть цоколь дома. Сваи можно закрыть при помощи пластика, реек из дерева, кирпичом или натуральными камнями. Главное, чтобы выбранный вами материал сочетался с дизайном построенного дома.

В заключении, отметим, что закручивание винтовых свай является достаточно простой задачей. Решить её можно самостоятельно. Для этого не понадобиться привлекать большое число рабочих и специальной техники. Поэтому использования этого типа фундамента обходится существенно дешевле, чем сооружение ленточного или блочного основания.
