Как из камня сделать фундамент. Фундамент из бутового камня своими руками

Исторически, бутовый фундамент – старейшее основание, до сих пор популярное для строительства 1 – 2 этажных зданий. Здания, построенные в античности на фундаменте из бута, стоят и сейчас. Срок службы фундамента из камня сейчас оценивается не менее 150 лет. Такие основания наиболее устойчивы к промерзанию и воздействию грунтовых вод. А природный камень – красивый и экологически чистый материал.

Бывают ленточные бутовые фундаменты и столбчатые

Чтобы принять решение, рассмотрим бутовый фундамент и учтем все «за» и «против». Помня, что фундамент – важнейшая часть здания, приступим.

К плюсам оснований из бута можно отнести:

Долговечность. Природный камень долговечнее бетона, и срок службы бутового фундамента, обычно, больше 150 лет;
Экологическая чистота;
Водостойкость бутобетонного фундамента выше, чем у железобетонного;
Кладка из крупного природного камня имеет привлекательный вид.

Важно знать о минусах. К минусам бутового фундамента можно отнести:

Относительно высокая цена бута, при его приобретении;
Кладка камня – более долгий процесс, чем заливка железобетонного основания;
Необходимы навыки кладки природного камня.

Учтите, что крупный бут может весить больше 10 кг. Работа с камнями весом более 30 кг не рекомендуется

Бутовый камень, какой выбрать?

Бут – это не какой-то определенный тип каменной породы. Бутовый камень это рваный или окатанный природный камень размером от больше щебня до крупных камней, чей вес может превышать 30 кг.

Природный камень в строительстве используется разных пород: легких, тяжелых осадочных или вулканических.

Прочность бута

В зависимости от породы, прочность колеблется от 2 МПа до 30 МПа.

Морозостойкость

Морозостойкость бута оценивается количеством циклов последовательной заморозки, при этом камень не должен крошиться и потерять в весе не более 5%. Этот параметр моделирует количество холодных сезонов для бута без разрушения.

Допустимым является 15 и более циклов.

Качества цементной смеси (по прочности и морозостойкости) должно соответствовать выбранному камню

Лещадность

Характеристика, определяющая форму зерен в камне. Различается 5 групп, в зависимости от содержания пластинчатых зерен от 10% (1 группа) до 35-50% (5 группа).

Лещадность влияет на прочность (1 группа прочнее прочих), и несколько увеличивает трудоемкость работ с таким камнем.

Радиоактивность

Горные породы могут быть опасно радиоактивны.

В строительстве допускаются 2 группы пород по радиоактивности:

До 370 Бк/кг – допускается для строительства жилых зданий, а также строительства внутри населенных пунктов;
Свыше 370 Бк/кг – не допускается для строительства жилых зданий, а также строительства внутри населенных пунктов (такой материал можно использовать только для промышленных сооружений).

Различают бутовый камень по форме

Выбирая бут для основания нужно определиться не только с типом породы, но и формой.

От формы зависит:

удобство кладки, которая влияет на время работ;
внешний вид;
расход цементной смеси.

Округлый бут

Камень, который добыт в прибойной зоне, в местах ледников сегодняшних или времен ледникового периода.

Такой камень имеет скругленную, окатанную форму. Такой бут для фундамента подходит плохо.

Постелистый бут

Бут, две стороны которого приближаются к параллельным называют постелистым. Получается что-то вроде неровного природного кирпича (если смотреть некритически). Толщина не менее 70 мм.

В отличии от округлого, постелистый бут наиболее удобен для кладки, так же он допускает сухую кладку (без раствора).

Породы из которых получается постелистый бут:

Песчаники
Известняки
Слоистые породы камня

Промышленный бут

Природный камень, добывается с помощью взрывных работ. После сортировки на фракции поступает в реализацию. Имеет «рваную» форму

Не кондиция

Камень должен быть чистый, не крошится и при ударе молотком не рассыпаться.

Звонкий звук при ударе молотком – хорошо!

Бутовый ленточный фундамент своими руками

Предлагаем изучить, как построить бутовый фундамент для дома своими руками. Вы сможете как серьезно сэкономить, проводя работы самостоятельно, так контролировать работы по возведению бутового фундамента, понимая процесс.

Расчет

Для расчета нужно собрать:

Вес надфундаментного строения (стены, окна, пол, потолок, крыша, инженерные сети);
Максимальная полезная нагрузка (отделка, мебель, жильцы, вода в водопроводе и отоплении);

Так же требуется определить параметры грунта на участке.

Тип грунта;
Глубину промерзания;
Высоту грунтовых вод.

Допустим:

вес приходящийся на фундамент 50 000 кг;
размер строения в плане 4 х 3 м;
без подвала;
расположен рядом с Тверью;
грунт – суглинок (сопротивление грунта 1,5 кгс/см2;

грунтовые воды ниже 3м;
Глубина промерзания 1,4 м.

Расчет тела фундамента

Площадь опоры фундамента:

50 000 / 1,5 *1,3 = 43 333 см2 или 4,33 м2 (1,3 – коэффициент запаса прочности)

минимальная ширина бутового ленточного фундамента – 40 см. При необходимости увеличьте площадь опоры фундамента

Периметр строения – 14 м.

При толщине фундамента 40 см, площадь опоры фундамента будет:

14 * 0,4 = 5,6 м2

Глубина фундамента должна быть больше чем уровень промерзания на 20 см.

Глубина промерзания различных грунтов по регионам, м

Высоту цоколя фундамента (высота над уровнем земли) рекомендуется принимать 40 см или на 20 см выше снежного покрова (смотря что больше). В нашем расчете мы примем 40 см.

Объем фундамента:

5,6 * (1,4 + 0,2 + 0,4) = 11,2 м3

На 1 м3 фундамента нужно 1 м3 бута и 0,35 – 0,5 м3 цементно-песчаного раствора для кладки.

11,2 м3 бута

3,9 – 5,6 м3 раствора

Расчет материала для подушки по бутовый фундамент

Учтите, что ширина канавы под ленту фундамента должна быть больше на 60 см со стороны, где будет перемещаться каменщик, и 30 см – с противоположной (при условии, что ширина фундамента позволит работать с одной стороны).

Песчаная подушка, прежде всего, нужна для выравнивания дна котлована и для распределения нагрузки на грунт равномерно.

Толщина песчаной подушки – 20 см (минимум).

Для снижения трудозатрат укладывать фундамент будем в траншею шириной:

0,4 + 0,3 + 0,6 = 1,3 м

Объем песчаной подушки будет:

1,3 * 0,2 * 2 * (4 + 3) = 3,64 м3

С учетом запаса (в том числе и на выравнивание) 30%:

3,64 * 1,3 = 4,7 м3

Подготовительные работы

Разметка фундамента;
Копка котлована;
Выравнивание дна котлована;
Укладка песчаной подушки (подготовки);
Помыть и отсортировать природный камень:

В первую очередь надо отмыть камень от грязи и проверить хорош ли он (камень не должен распадаться от удара молотка, не должен слоиться).

Если найдутся камни больше 30 кг (или того веса, что вы для себя определили комфортным для кладки), нужно их разбить.

В первую попадут мелкие камни. Ими мы заполним пустоты в кладке между крупными камнями.

Во вторую группу попадут камни удобные для выкладки углов и примыканий. Эти камни отличает более крупный размер и относительно правильная форма.

Третья группа – все остальные камни.

Кладка бута

Теперь время переходить укладке камня. Обратите внимания что за исключением первого слоя камни укладываются на раствор.

Это важно: камни не должны соприкасаться. Между камнями в ряду оставляем зазор 3 – 5 см.

Перед укладкой камень должен быть мокрым.

камень, уложенный вдоль фундамента, называется ложком, а поперек – тычком

Есть три технологии бутовой кладки: «под лопатку», «под залив», «под скобу».

Под лопатку

Бутовый камень неровный, и ряды из него также сделать ровными не получится. Но нужно стараться чтоб последующий ряд как бы компенсировал неровности предыдущего и все ряды были относительно параллельны.

Первым укладывается тычковый ряд на подушку без раствора, камни трамбуются, пустоты между крупными камнями заполняются мелкими или щебнем;
Укладывается слой бетона (цементно-песчаная смесь в пропорции 1:3, цемент марок М400 или М500), бетон должен полностью покрывать камни;
Укладывается ложковый слой;
Продолжайте чередовать тычковый и ложковый слои на бетонном растворе до достижения проектной высоты фундамента;
Для выравнивания горизонтальной поверхности фундамента используйте более густой бетон.

соблюдайте перевязку швов!

Под залив

Этот тип кладки производится без подбора камня, без перевязки пустот.

Бут укладывается рядами;
Заливается раствором (цементно-песчаная смесь 1:3 из цемента М400, М 500) и трамбуется (рекомендуется использовать виброуплотнители раствора);
Повторять до достижения расчетной высоты.

Данный метод требует опалубку. Размер бута не столь важен. Бутовый фундамент, сделанный по технологии «под залив», имеет пониженную прочность.

Под скобу

Метод почти не отличающийся от «под лопатку», кроме выравнивания камне по высоте по мерной скобе (что дало название методу кладки). Это уменьшает трудоемкость кладки, но увеличивает трудоемкость подготовительных работ.

После набора 50% прочности, можно переходить в последующим работам.

При среднесуточной температуре 20 ° бетон набирает 50% прочность за трое суток

С ооружения из «дикого» камня или бута, один из самых экономичных по затратам на материалы конструктивов. Кроме того, тот же фундамент из бутового камня своими руками сделать гораздо проще чем, к примеру, . Техника может понадобиться разве что для земляных работ.

Бутовый камень — древнейший строительный материал, активно используется в строительстве и доныне. Применяют бут для устройства искусственных оснований в дорожном строительстве, для , а уж как сделать бутобетонный фундамент можно прочесть в любом строительном справочнике.

Содержание.
1.
2.
3.
3.1
3.2
4.

Что такое бутовый камень

Бут, «дикарь», «дикий камень», «скала» — как только его не называют на стройке, в большинстве случаев добывается карьерным способом, взрывая или иным способом дробя скальные породы.

Бутовый камень редко перевозят на дальние расстояния, использую в основном недалеко от места добычи. В сметных нормах он проходит по разделу «местные строительные материалы» и по цене дешевле того же щебня.

Выбор пород для бутового камня зависит от региона добычи. Используют как метаморфические или магматические, так и осадочные породы, от гранитов и базальтов, до мрамора или мела.

Размеры камней не превышают 500 мм, вес 45-50 кг. Форма камней зависит от породы их составляющей, и отчасти способа добычи. Из слоистых осадочных пород получают пластинчатые камни, породы, не имеющие выраженной структуры, дают и камень произвольной формы, в руслах рек добывают гладкий окатанный камень.

Подходит ли данный вид камня как материал, из которого можно сделать бутовый фундамент, зависит от его свойств исследуемых в строительной лаборатории.

Конструкции бутовых фундаментов

Конструкционно бутовые фундаменты мало чем отличаются от своих аналогов из монолитного бетона. Фундамент из бутобетона, фундамент из бута может быть или , иметь одинаковую ширину по всей высоте или быть ступенчатым. Однако в отличие от фундаментов из железобетона, конструкции которых могут работать на изгиб, бутовые и бутобетонные фундаменты воспринимают исключительно сжимающие нагрузки.

Задачу, как сделать бутовый фундамент, чтобы его не разрушили изгибающие усилия, решают с помощью дополнения бутовой кладки железобетонной составляющей.

К примеру, поверх бутовой кладки устраивают пояс из железобетона. Либо выполняют армированную монолитную опорную подушку, на которой затем сооружают бутовый фундамент своими руками.

Фундамент из камня своими руками соорудить не так сложно. Он является качественной заменой бетонному основанию, и потому многие застройщики стремятся построить дом, используя для возведения опорной конструкции натуральный природный камень. Выполнение работ не требует привлечения тяжелой строительной техники, если камень находится в свободном доступе непосредственно на участке, где ведется строительство. В других случаях владельцу будущей постройки придется позаботиться о приобретении и доставке достаточного количества строительного материала.

Особенности конструкции

Что такое каменный фундамент? Это основание дома, сооруженное из природного камня, пустоты в нем заполняют щебнем мелкой фракции, а для сцепления используют цементно-песчаный раствор. Эксперты утверждают, что такая опорная конструкция по своей прочности и долговечности превосходит обычный ленточный фундамент в несколько раз.

Особенность сооружения в том, что природный камень нельзя разделить на определенные категории в зависимости от формы и размера отдельных элементов. Уровень прочности не зависит от формы камней, используемых для строительства фундамента из природного камня. Бутовый камень используют в строительстве одно- и двухэтажных зданий:

затрачивая минимум финансовых средств;
не пользуясь строительной техникой;
не нуждаясь в помощи высококвалифицированных специалистов.

Еще одна положительная черта, отличающая натуральный камень – внешняя привлекательность и эстетичность. Цоколь, сооруженный из булыжника, не нужно штукатурить, что сокращает материальные и физические затраты.

Возведение фундамента из камня имеет смысл на грунтах различного типа:

суглинистых;
песчаных;
глинистых.

В таких условиях срок эксплуатации постройки составляет не менее 50 лет, что во многом зависит и от качества камней для фундамента.

Оправдано использование бутового камня для сооружения фундамента в местности, богатой этим природным материалом. Это связано не только со значительным сокращением материальных затрат, но и с особенностями грунта, отличающегося в таких местах повышенной прочностью.

В целях укрепления конструкции применяют арматурные составляющие, которые внедряют в само основание перед заливкой цементного раствора. В таком случае сооружение будет служить на протяжении длительного времени, не требуя дополнительного ухода. Выбирая камень достаточно с помощью обычного молотка или кувалды проверить его на прочность.

Временные затраты связаны с подготовкой элементов. Каждый камень придется тщательным образом очистить от любых загрязнений и дополнительно промыть водой для обеспечения качественной связки цементного раствора с элементами конструкции.

Выбор камней и подготовительные работы

Выбор камней для фундамента основан на их прочностных показателях, а размер подгоняется в процессе выполнения работ. Слишком крупные фракции разбивают, а мелкие используют для заполнения пустот и обустройства подушки. Минимальное время требуется для подготовки булыжника, но если приходится работать с так называемым белым камнем, то его подготовке следует уделить как можно больше внимания.

Камень не должен:

крошиться;
пылить;
рассыпаться под ударами молотка на множество мелких кусочков.

Самая важная процедура в процессе подготовки – плинтование. Крупные камни, вес которых превышает 30 кг потребуется разбить как минимум на 2-3 части. Технология проста, но трудоемка. Для начала камни чистят и моют, обильно поливая водой, затем, дождавшись высыхания, с помощью малярной шнурки намечают линию, по которой нужно его расколоть, и только после этого вбивают зубило в глубину глыбы.

В качестве элементов фундамента для дома могут быть использованы только осколки, которые соответствуют разметке. Раскрошившиеся камни в работе не используют.

Качественные элементы под ударами молотка разделятся на отдельные фракции нужных параметров. Важен не только размер, но и вес каждого отбитого куска. Если форма не имеет большого значения, то вес каждого камня не должен превышать 30 кг. Получив нужное количество составляющих, можно приступать к подготовке земельного участка:

Расчистка, в ходе которой необходимо избавиться от лишней растительности, особенно деревьев и кустарника.
Выполнить разметку, согласно утвержденному проекту, уделив особое внимание углам. Отклонение от величины 90 0 приведет перекосу и растрескиванию конструкции.
Обозначение наружных границ фундамента и натяжка параллельной шнурки на расстоянии, соответствующем ширине будущей ленты основания. Этот параметр должен на 10 см превышать действительную толщину ленты, так как учитывают высоту (толщину) щитов опалубочной конструкции, которые будут установлены в траншею.

Порядок выполнения работ

Приступая к сооружению фундамента для дома с использованием бутового камня или булыжника, необходимо подготовить траншеи, минимальная ширина которых составит 70 см, а глубина будет не менее 80 см. В каждой определенной местности это цифра своя, так как зависит она от глубины промерзания грунта. После установки опалубки и создания подушки эти значения изменятся. На дно подготовленной траншеи насыпают песок слоем 15 см, проливают водой и трамбуют. Поверх него – гравий или щебень мелкой фракции.

Этот слой тоже подлежит проливке и трамбовке. Это необходимая подушка под фундамент, играющая роль качественного дренажа. После ее сооружения приступают к сборке опалубочной конструкции:

Из досок толщиной не менее 3 см (лучше 5 см) сбивают щиты, высота которых соответствует данному параметру основания.
Готовые щиты устанавливают по обеим сторонам траншеи, скрепив между собой поперечными перемычками и укрепив подпорками, сделанными из пиломатериалов.
В качестве гидроизоляции может быть использован рубероид или другой рулонный материал, части которого укладываются внахлест с заходом не менее 5 см.
Подготовленный бутовый камень нужно основательно промочить водой, чтобы в дальнейшем в него не впитывалась влага из цементного раствора.

При укладке рядов нужно соблюдать очередность. Первый ряд кладут на короткую сторону (тычковую), пустоты засыпают щебнем и трамбуют. Только после этого приступают к укладке второго ряда.

Второй ряд камня – ложковый. Это значит, что все камни кладут на длинную сторону, заботясь о сохранении расстояния между ними. Завершив процесс, все элементы заливают жидким цементно-песчаным раствором. На данном этапе для укрепления сооружения между камнями устанавливают арматурные пруты диаметром 10-12 мм.

Последний ряд камней заливают бетоном с меньшим количеством воды в составе и обязательно трамбуют с помощью вибратора. Подробно изучить последовательность выполнения работ, можно посмотрев видео.

Укладывая бутовый камень при сооружении фундамента для дома, можно чередовать ложковый и тычковый ряды, проливая их жидким бетоном и заполняя пустоты мелкофракционным щебнем или осколками камней. Возвести качественное надежное и долговечное основание можно, обеспечивая правильную его укладку. Камни должны стоять прочно, не шатаясь. Обязательно нужно проверять в процессе сооружения фундамента не только горизонтальность, но и вертикальность углов.

Бутовый камень применялся для возведения фундамента и цоколя, а в некоторых случаях и стен, испокон веков. Обусловлено это было его прочностью, а также доступностью наравне с такими строительными материалами природного происхождения как глина и древесина. Бут - синоним не только надежности, но и эстетичности. В статье речь пойдет о том, как сделать фундамент из бутового камня своими руками.

экологическая чистота;
высокая влагостойкость;
долговечность (конструкции из бута прослужат несколько столетий);
устойчивость к резким колебаниям температур, а также стойкость к вертикальным и горизонтальным нагрузкам;
неподверженность разрушению путем воздействия грибка, плесени и насекомых;
небольшие финансовые вложения, но с учетом близкого расположения к каменному карьеру;
прекрасный внешний вид.

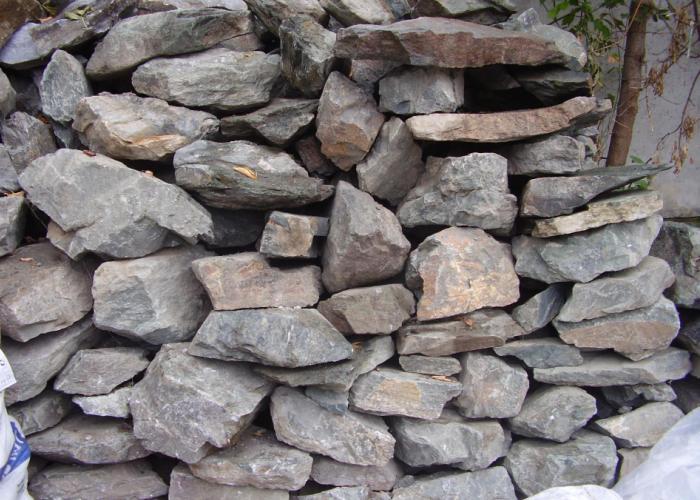

Бутовый камень фото

Ну а из отрицательных сторон необходимо отметить:

трудность подгонки камней для более плотного размещения;
высокие временные затраты, включающие в себя подбор бута оптимальной формы, замес и заливка бетонного раствора.

Бутовый камень

Бут - это камень с неровными краями. Он может быть получен как путем естественного разрушения скальных пород, так и посредством проведения взрывных работ на карьерных участках. Порода камня может быть абсолютно любой: доломит, ракушечник, песчаник и др.
Наиболее удобным камнем для обустройства фундамента и цоколя является бут-плитняк. Такой материал имеет плоскую форму и обладает относительно ровными плоскостями противоположных сторон. Постелистый тип бута снижает трудозатраты за счет уменьшения подгонки кладочного элемента.
При выборе камня следует провести визуальный осмотр: на нем не должны быть видны трещины, расслоения или другие дефекты. Качество можно определить путем сильного удара молотком о поверхность бута - звонкий по тональности звук, а также отсутствие каких-либо повреждений говорят о прочности материала.

Как сделать фундамент из бутового камня

Раствор для кладки бутового камня

Раствор замешивается на цементе М300, М400 или М500. С применением таких марок смесь получится более плотной консистенции. Песок должен быть чистым с минимальным содержанием посторонних примесей, их наличие снизит прочность бетона даже при использовании высокомарочного портландцемента.
На 1 часть цемента берется 3 части песка. Если возводится бутобетонный фундамент, то имеет смысл добавить 3 части щебня фракции не крупнее чем 5х20 мм. Порция воды должна обеспечить текучесть раствора, чтобы он смог заполнить пустоты между камнями.
При замешивании важно соблюдать пропорции. Смесь не должна быть слишком густой, иначе при заливке могут образоваться воздушные пузырьки, которые со временем приведут к разрушению несущей конструкции. Но при этом раствор не должен без остатка растекаться между кладочными элементами.

Для работ можно использовать готовую бетонную смесь. Однако ее поставляют в бетономешалках довольно большими партиями, что не совсем удобно. Ведь на подбор камней подходящей конфигурации уходит много времени и весьма сомнительно, что техника будет ждать, когда будет готов очередной ряд бутовой кладки.

Основные моменты

Максимальная прочность бутового ленточного фундамента достигается посредством тщательного отбора материала и соблюдения технологии кладки.
Для повышения адгезии межу раствором и бутом, камень очищается и непосредственно перед кладкой увлажняется.
Пустоты между камнями минимизируются. Помимо раствора их дополнительно заполняют мелкими камнями или щебенкой различных фракций (преимущественно 40х70 мм).
Толщина слоя раствора не должна превышать 15 мм, при большем показателе есть вероятность проседания конструкции с последующим разрушением.
Для начального и завершающего слоя используется крупный постелистый бут с максимально ровными плоскостями. В первом случае нижний ряд будет служить надежной опорой для всей кладки, а на верхний впоследствии будет устанавливаться ростверк.
При кладке должна соблюдаться перевязка, как при использовании блоков или кирпичей.
Особое внимание уделяется углам фундамента. На материале должны отсутствовать трещины и неоднородные вкрапления, так как на них будет возложена высокая несущая нагрузка.

Во время работ позаботьтесь заранее обо всех технологических отверстиях (вентиляции, отдушинах, канализации и др.). В противном случае после застывания сделать их будет весьма проблематично.

Для работ понадобится:

кувалда, которая необходима для плинтовки крупных камней массой до 30 кг;
молоток. С его помощью производится скол острых углов, а также осадка бута в процессе кладки;
лопата для замешивания раствора;
мастерок;
строительный уровень для измерительных операций;
бечевка, отвес и рулетка.

Подготовка

Перед работой осуществляются геологические изыскания, на основе которых определяется тип грунта. Не рекомендуется использовать бут для фундамента, строящегося на пучинистых, глинистых, торфяных и песочных грунтах.
Сначала проводится расчистка участка: удаляется мусор, выкорчевываются пни. Для строительства легких строений достаточно снять мягкий слой почвы (примерно на глубине 5-10 см). С помощью вбитых колышков и натянутой бечевки размечаются линии под будущий фундамент.
При подготовке важно уделить внимание горизонтальности рельефа. Если перепад высот минимальный, то выравнивание производится посредством неравномерного снятия слоя грунта. При значительных неровностях тело фундамента под горизонт подгоняется в ходе строительства, путем «поднятия» в необходимых точках.

Если планируется возвести добротный дом из дерева или кирпича, то глубина траншеи может составлять от 50 до 100 см, данный показатель зависит в большей степени от типа грунта. Наличие слабых грунтов подразумевает большую глубину рва. При необходимости обустраивается опалубка, которая предотвратит осыпание земляных стенок. Что касается ширины, то она должна превышать фактическую ширину стен на 10-15 см. с каждой стороны, но минимальный показатель равен 35 см.
В качестве уплотняющего слоя выступает утрамбованный песок, высота подушки должна составлять не менее 15 см. Нелишним будет наличие гидроизоляции, здесь можно взять обыкновенные листы рубероида, которые укладываются внахлест. Данный материал предотвратить утечку влаги из заливаемой бетонной смеси.

Укладка бутового камня

Бутовый материал укладывается рядами одинаковой высоты, при этом допускается наличие в кладки крупного камня перекрывающего по высоте 2 ряда. Работы осуществляются по принципу кирпичной кладки, то есть должна соблюдаться перевязка. Конечно, идеала достигнуть невозможно, но, тем не менее, по ширине и высоте камни необходимо подбирать с особой тщательностью.
Допускается укладывать бут попеременно короткой и длинной стороной (тычком и ложком). Тогда в последующем на тычковые ряды укладываются ложковые и наоборот. При необходимости щебенкой заполняются образовавшиеся из-за неправильных форм камней пустоты. Галька может использоваться в качестве своеобразных клиньев, они подбиваются молотком в нужной точке.

Кладка каждого ряда начинается с установки маячных и угловых камней, которые будут задавать высоту всей полосе. По ним натягиваются бечевки, служащие для ориентира и соблюдения прямолинейности при кладочных работах.
Самый нижний ряд выполняется из постелистого бута. Крупные и относительно плоские камни укладываются насухо. Самая ровная сторона должна быть обращена вниз. Пустоты заполняются щебенкой или рваными камнями.
Подгонка камней для устойчивого положения в кладке сначала производится в сухую, с учетом стандартной высоты ряда (25-30 см). После приколки бут поднимается и подается часть раствора. Материал усаживают на место кувалдой или молотком. Песчано-цементной смеси должно быть столько, чтобы при надавливании на материал он смог заполнить и вертикальные швы. Таким образом, фундамент постепенно будет приобретать нужную высоту.
Сделать фундамент более прочным и надежным можно посредством «ступенчатой» конструкции. Для этого траншея выполняется в 2 раза шире несущей стены. Бутовый камень укладывается по предыдущей технологии. Разница заключается в постепенном сужении несущего основания. Уступки выполняются не реже, чем каждые 2 ряда. Двух-трех ступеней достаточно, чтобы повысить несущую способность в несколько раз.
Кладочные работы обязательно сопровождаются регулярными измерениями горизонтальности и вертикальности посредством уровня или лазера. Пока раствор не застыл, осуществляется корректировка расположения отдельных элементов.

По окончанию работ выполняется гидроизоляция верхней части фундамента и сооружается отмостка, которая защитит конструкцию от неблагоприятного воздействия дождей, росы и талых вод, стекающих с крыши. В обязательном порядке обустраивается дренажная система, которая обеспечит отвод излишней влаги от конструкции.

Бутобетонная кладка

Данная технология позволяет значительно сократить и время, и силы на возведение фундамента. Стоит отметить, что метод «под заливку» подходит только для непросадочных грунтов, под строения возводимых не выше 2-х этажей. Строить фундамент лучше на одном дыхании, то есть, не допуская перерывов.
Глубину траншеи в этом случае необходимо увеличить с расчетом укладки на дно песчаной подушки (10-15 см) и слоя щебня фракции 20х40 мм (10-15 см). Обязательно выполняется несъемная опалубка, стенки которой необходимо тщательно укрепить и снабдить распорками, особенно в углах.
Данная технология позволяет дополнительно использовать бой кирпича, гравий и щебень крупной фракции. Между камнями и стенками опалубки оставляется расстояние равное примерно 5 см. Это необходимо для того, чтобы материал был охвачен бетонной смесью, образуя монолитную конструкцию.

Несмотря на всю простоту процесса нельзя набросать камней в траншею и затем залить песчано-цементной смесью. Хаотичное расположение снизит прочность конструкции, а значит и ее несущие способности.
Как и в обычной кладке, бут используется только в чистом и увлажненном виде. На дно траншеи выливается слой раствора, после его высыхания выкладывается постелистый материал, образуя практически ровное и устойчивое основание. Нижний слой покрывают песчано-цементной смесью, в которую вдавливают следующий ряд камней. Укладываемый материал должен «утопиться» не менее чем на 2/3 своей высоты.
В идеале каждый слой обрабатывается вибрационным оборудованием. Прессование позволяет не только утрамбовывать бут, но и предотвратить образование воздушных пузырьков. Если нет возможности применить технику, то работы выполняются вручную. Для этого наиболее крупные камни слегка приподнимаются штыковой лопатой или ломом. Каждый ряд прокладывается проволокой, металлическими прутами или арматурной сеткой.
Хотя этот способ и подразумевает применение камней произвольной формы их ширина (диагональ) не должна быть более чем 2/3 ширины строящейся конструкции.
Если по каким-либо причинам необходимо прервать строительные работы, то рекомендуется заполнить раствором только вертикальные швы. При заливке всего ряда после возобновления работ в застывшей массе делаются крупные насечки, осколки и пыль следует удалить.

Фундамент из бутового камня видео

Кладку накрывают деревянным настилом или любыми рулонными материалами для защиты от преждевременного высыхания. Особенно этот метод актуален в ветреную или солнечную погоду. При возможности первые несколько дней неоконченный фундамент смачивают водой.

Бутовый камень является одним из надежных природных материалов, поэтому он идеально подходит для устройства фундамента. Для возведения такого основания дома не потребуется спецтехника, поэтому его можно возвести своими руками. Необходимо выбрать качественные материалы и детально изучить технологию строительства, о чем можно узнать в этой статье.

Бут как материал в строительстве

Бутовый камень имеет широкое распространение в строительстве. За счет своей высокой прочности (50 Мн/м 2) и морозостойкости он часто применяется для кладки фундаментов. Производится этот материал из песчаников, доломитов, известняков. Добывается камень 2-мя путями: естественным (методом разрушения скал) и искусственным (взрывными способами).

Бутовый камень широко распространен за счет своих особенностей:

Долговечности.
Экологичности.
Прочности.
Морозостойкости.
Влагостойкости.

Также бутовый камень имеет доступную стоимость, если каменный карьер расположен поблизости. Соорудить такой фундамент можно своими силами. Но нужно не забывать о том, что существует технология, которой нужно придерживаться. Любое отклонение от норм может привести к разрушению будущего строения.

Как правильно подобрать

Для выбора бутового камня следует обращать внимание на его прочность . Материал с высокой прочностью (40 МПа и выше) предпочтительнее низкопрочных вариантов (менее 10 МПа), потому как последние могут скалываться и дробиться.

Приобретать следует камень без примесей: глины, хрупких горных пород и других материалов. Дополнительные компоненты снижают его прочностные характеристики.

Бутовый камень не должен иметь дефекты, например, трещины. Отсутствие повреждений говорит о хорошем качестве.

Для фундамента подходит песчаник (ростовский с разводами). Он отличается от остальных разновидностей бутового камня своей плитовидной формой черного, серого или коричневого цветов. Такой вид камня предпочтительнее использовать для возведения фундамента, ведь из него будет проще соорудить любую конструкцию.

Размер бутовых камней для строительства варьируется от 20 до 50 см. Материал большего или меньшего размера усложнит процесс работ. Небольшие камни усложняют процесс кладки тем, что придется дольше подбирать и состыковать элементы конструкции. А бут большого размера придется передвигать с применением специальной техники.

При закупке бутового камня должны предоставляться сертификаты качества с необходимой документацией, в которой указаны технические характеристики материала и его порода.

Технология постройки

Согласно инструкции бут используется для сооружения фундамента ленточного типа. Ширина такого фундамента должна быть больше толщины стен. Кладется камень песчаную подушку, которая тщательно утрамбовывается. Также предусматривается опалубка, которая устанавливается для создания подземной части. Еще одной важной частью является монтаж гидроизоляции (рубероида).

Для укладки камней потребуется много времени. Для этого придется перебрать большое количество элементов для того, чтобы собрать мозаику. Поэтому нужно настроиться на длительность процесса.

Для упрощения работ может использоваться более простой способ укладки, который не требует подбора элементов. Но на такое основание нельзя устанавливать тяжелые строения.

Различные схемы укладки камней

Существует несколько способов укладки бутового фундамента:

Под скобу.
Под лопатку.
Под залив.

Вариант укладки бута горизонтальными рядами называется под лопатку . Пустоты между камнями засыпаются щебнем с последующей заливкой бетоном.

Более сложный вариант – это укладка под скобу . В этом случае используются камни одинаковой высоты, которые также укладываются горизонтальными рядами. Этот способ применяется для возведения простенков или столбов.

Укладка камня под залив является одним из простых, потому как материал не подбирается по размеру. Такой вариант применяется для устройства фундамента под небольшие строения. Если требуется построить более массивное строение, то применяется метод под лопатку, который стоит изучить более детально.

Если используется технология кладки под скобу или под лопатку, то можно сэкономить на количестве раствора для заливки, но при этом длительность процесса значительно увеличится. Метод под заливку выполняется значительно быстрее, но для этого потребуется больше раствора.

Фундамент из бутового камня своими руками. Пошаговая инструкция

Для правильного возведения бутового фундамента под залив следует воспользоваться инструкцией:

Подготовить инструменты и материалы.
Очистить участок.
Выкопать траншею.
Соорудить опалубку.
Засыпать песок.
Обеспечить гидроизоляцию.
Уложить бутовый камень.

Из материалов для работы понадобятся: бутовый камень, щебень, бетонный раствор, доски, деревянные колышки, веревку. Из инструментов необходимо иметь: емкость для его замешивания раствора, лопату, молоток-кирка, зубило, кувалда.

Затем подготавливается земельный участок. Для этого на территории убирается мусор, удаляется растительность и делается разметка. Для этого по углам будущего фундамента вбиваются колышки и натягивается веревка

Ширина фундамента должна быть больше ширины несущих стен, а глубина – больше глубины промерзания почвы.

Когда выкопана траншея необходимых размеров, необходимо закрепить ее стенки. Это защитит от осыпания грунта. Для этого используются обычные деревянные доски, которые монтируются на стенки траншеи. Доски можно заменить на металлические листы.

Для этого используется чистый, очищенный от примесей песок. Затем на дно траншеи засыпается первый слой, слегка увлажняется и утрамбовывается. Этот процесс повторяется несколько раз.

Завершающий этап подготовки – монтаж гидроизоляции. Для этого на песчаную подушку устанавливаются листы рубероида. Монтировать его следует внахлест, что предотвратит от потери влаги во время застывания бетона.

Как еще можно выполнить гидроизоляцию фундамента читайте в статьях Гидроизоляция на цементной основе и Гидроизоляция кирпичной стены и Гидроизоляция бетонного фундамента своими руками .

Когда подготовительные работы завершены, начинается самый ответственный этап – укладка камня. Для этого необходимо тщательно подготовить материал. Нужно отобрать камни с плоскими гранями, а если таких нет, то откорректировать имеющийся материал с помощью молотка-кирки и зубила. Затем этими ровными поверхностями камень укладывается в траншею и вдавливается. Такая ровность нижнего ряда необходима для того, чтобы создать опору, на которую усядется фундамент.

После укладки первого ряда образовываются зазоры и углубления между камнями.

От них следует избавиться путем засыпки более мелких камней и щебня. Затем поверхность трамбуется и обрабатывается кувалдой. Этот процесс продолжается до тех пор, пока не образуется ровный слой. Ровность поверхности можно определить с помощью натянутой веревки. Затем разводится бетонный раствор и заливается на ровную поверхность.

Для замешивания раствора используется цемент и песок (1:3). Раствор не должен быть очень жидким. Для увеличения устойчивости здания можно сделать цементно-песчаный раствор в пропорции 1:4 с добавлением щебня. В последнем случае нужно следить за тем, чтобы смесь не содержала пузырьков воздуха.

После застывания первого слоя необходимо выполнить укладку второго и последующих слоев камня и их заливку.

Необходимо выполнять трамбовку каждого слоя, чтобы избежать технологических отклонений фундамента.

Если делается высокий фундамент, то следует сделать армирование последних слоев. Для этого используется арматура или прочная проволока, которая закладывается между слоями.

Недостатком такого типа кладки является трудоемкость процесса. Потребуется много времени для подбора камней. Можно приобрести готовый ровный материал, но вместе с трудоемкостью прибавится еще и высокая стоимость. Поэтому следует запастись терпением и кропотливо выкладывать каждый слой материала.

Оптимальная технология укладки бутового камня давно разработана профессиональными строителями. Чтобы избежать распространенных ошибок во время возведения такого типа основания можно воспользоваться несколькими рекомендациями:

Заблаговременно рассчитать необходимое количество материала. Это защитит от простоя работы и нарушения технологии монтажа.
Камни перед кладкой можно намочить водой. Это улучшит их сцепление с бетонным раствором.
Рекомендуется оставлять небольшой зазор между камнями (не более 50 мм).
Точно выполнить расчеты для прокладки коммуникаций, чтобы не нарушать целостность конструкции после ее возведения.
Если все-таки придется приостановить работу, то фундамент следует укрыть и защитить от пересыхания. А перед возобновлением работ сооружение зачищается и смачивается водой.
В качестве заполнителя щелей между камнями может применяться как щебень, так и обломки бута небольшого размера.

Ознакомиться с устройством фундамента из бутового камня можно в этом видео. В траншею засыпается песок. Укладывается рубероид и бутовый камень, выполняется заливка раствором.

Используя рекомендации и несложные правила по укладке бутового камня можно своими руками сделать качественный фундамент для здания. Нужно учитывать, что немаловажным является проектирование работы, выбор качественного материала и выполнение работ в сухую погоду.
